انواع تابلو برق؛ راهنمای انتخاب تابلو مناسب برای هر پروژه

تابلو برق یکی از اجزای اصلی سیستم توزیع و کنترل انرژی الکتریکی است. از تابلو برق یک ساختمان مسکونی گرفته تا تابلوهای پیچیده کارخانه‌ها، مراکز تجاری و خطوط تولید، هر سیستم با توجه به نوع مصرف‌کننده‌ها، سطح ولتاژ، شرایط محیطی و نحوه بهره‌برداری به تابلو متناسب با خود نیاز دارد.

همه تابلوهای برق وظیفه یکسانی ندارند. بعضی برای توزیع برق بین چند مدار استفاده می‌شوند، بعضی وظیفه کنترل موتورهای الکتریکی را بر عهده دارند و برخی دیگر برای حفاظت، اصلاح ضریب توان، کنترل خودکار یا انتقال برق بین منابع تغذیه طراحی می‌شوند.

برای انتخاب درست، باید تفاوت انواع تابلو برق را بشناسید و مشخص کنید پروژه شما دقیقاً به چه نوعی نیاز دارد. در ادامه، تابلوهای برق را از نظر سطح ولتاژ، محل نصب، کاربرد و ساختار بررسی می‌کنیم و در انتهای مقاله، ابزار آنلاین پیشنهاد تابلو برق مناسب پروژه را در اختیار شما قرار می‌دهیم.

تابلو برق چیست و چه وظایفی دارد؟

تابلو برق مجموعه‌ای از تجهیزات الکتریکی، حفاظتی، کنترلی و اتصالات است که داخل یک محفظه مناسب نصب می‌شوند. این مجموعه برق ورودی را دریافت می‌کند و مطابق طراحی سیستم، آن را بین مصرف‌کننده‌ها توزیع می‌کند یا عملکرد تجهیزات را تحت کنترل قرار می‌دهد.

بسته به نوع تابلو، تجهیزات داخلی می‌توانند شامل کلیدهای اتوماتیک، فیوزها، کنتاکتورها، رله‌ها، تجهیزات اندازه‌گیری، شینه‌های مسی یا آلومینیومی، ترمینال‌ها و سامانه‌های کنترلی باشند.

مهم‌ترین وظایف تابلو برق

• توزیع انرژی: انتقال برق ورودی به مدارها و تجهیزات مختلف.

• حفاظت الکتریکی: کمک به قطع مدار در شرایطی مانند اضافه‌بار یا اتصال کوتاه، متناسب با تجهیزات حفاظتی انتخاب‌شده.

• کنترل تجهیزات: روشن و خاموش کردن موتورها، پمپ‌ها، فن‌ها و دستگاه‌های صنعتی.

• اندازه‌گیری و پایش: نمایش پارامترهایی مانند جریان، ولتاژ و توان.

• افزایش ایمنی: ایجاد محفظه مناسب و کاهش احتمال تماس ناخواسته با قسمت‌های برق‌دار.

• مدیریت منابع تغذیه: فراهم کردن امکان کنترل یا انتقال بین منابع برق، در صورت طراحی برای این کار.

برای مثال، تابلو برق یک ساختمان مسکونی بیشتر برای توزیع برق بین روشنایی، پریزها و مدارهای اختصاصی به کار می‌رود؛ اما در یک کارخانه ممکن است تابلو علاوه بر توزیع انرژی، کنترل چندین موتور و ارتباط با سامانه اتوماسیون را نیز انجام دهد.

انواع تابلو برق از نظر سطح ولتاژ

یکی از مهم‌ترین روش‌های دسته‌بندی تابلوهای برق، سطح ولتاژ کاری آن‌هاست. ولتاژ سیستم بر انتخاب تجهیزات، فاصله‌های عایقی، الزامات ایمنی، طراحی محفظه و روش بهره‌برداری تأثیر می‌گذارد.

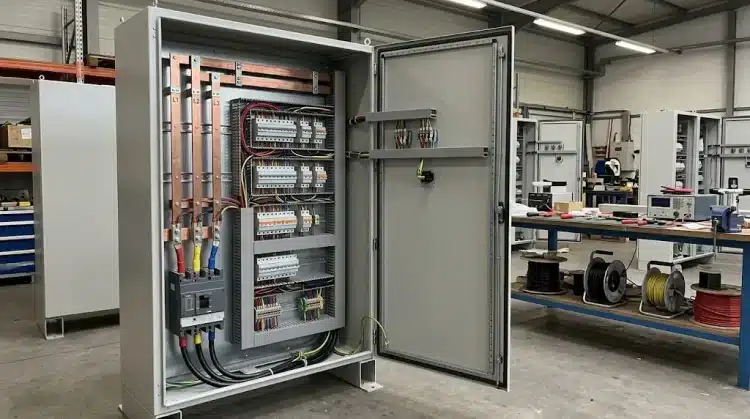

۱. تابلو برق فشار ضعیف

تابلو برق فشار ضعیف معمولاً در سیستم‌هایی با ولتاژ نامی تا ۱۰۰۰ ولت جریان متناوب استفاده می‌شود. بسیاری از تابلوهای توزیع برق ساختمان‌ها، تابلوهای اصلی کارخانه‌ها و تابلوهای کنترل موتور در این گروه قرار می‌گیرند.

کاربردهای رایج عبارت‌اند از:

• توزیع برق در ساختمان‌های مسکونی و اداری

• تغذیه تجهیزات مراکز تجاری

• توزیع برق در کارگاه‌ها و کارخانه‌ها

• کنترل و حفاظت مدارهای الکتریکی

• راه‌اندازی و کنترل موتورهای الکتریکی

برای آشنایی با محصولات این گروه می‌توانید صفحه انواع تابلو برق فشار ضعیف را مشاهده کنید.

در انتخاب تابلو فشار ضعیف، فقط ولتاژ کافی نیست. جریان نامی، جریان اتصال کوتاه قابل تحمل، نوع تجهیزات حفاظتی، شرایط محیطی و نحوه دسترسی برای تعمیرات نیز باید بررسی شوند.

۲. تابلو برق فشار متوسط

تابلو برق فشار متوسط در شبکه‌های توزیع و تأسیسات صنعتی با ولتاژهای بالاتر از محدوده فشار ضعیف استفاده می‌شود. تجهیزات این گروه در پست‌های برق، ورودی برق کارخانه‌ها و شبکه‌های توزیع داخلی مجموعه‌های صنعتی کاربرد دارند.

بسته به طراحی، تابلو فشار متوسط می‌تواند شامل کلید قدرت، سکسیونر، تجهیزات اندازه‌گیری، رله حفاظتی و سامانه‌های تشخیص خطا باشد.

موارد استفاده رایج:

• پست‌های توزیع برق

• ورودی برق کارخانه‌های بزرگ

• شبکه‌های توزیع داخلی مجموعه‌های صنعتی

• تأسیسات دارای ترانسفورماتور و تجهیزات فشار متوسط

برای نمونه، تابلو برق فشار متوسط کمپکت می‌تواند در برخی پست‌ها و تأسیسات صنعتی، برای ترکیب چند وظیفه کلیدزنی و توزیع در ساختاری فشرده به کار رود.

طراحی، نصب و بهره‌برداری تابلوهای فشار متوسط باید بر اساس مشخصات شبکه، استانداردهای مربوط و الزامات ایمنی انجام شود.

۳. تجهیزات فشار قوی

تجهیزات فشار قوی در شبکه‌های انتقال برق و پست‌های مربوط به سطوح بالای ولتاژ به کار می‌روند. طراحی این تجهیزات به شرایط عایقی، سطح ولتاژ، جریان اتصال کوتاه، نوع نصب و الزامات بهره‌برداری وابسته است.

این تجهیزات با تابلوهای معمول ساختمان و بسیاری از تابلوهای صنعتی فشار ضعیف تفاوت اساسی دارند. انتخاب آن‌ها به مطالعات تخصصی شبکه و طراحی مهندسی نیازمند است.

نکته: مرزبندی دقیق فشار متوسط و فشار قوی در همه استانداردها یکسان نیست. هنگام سفارش باید ولتاژ نامی واقعی شبکه و استاندارد طراحی مشخص شود؛ نه اینکه تنها به نام دسته‌بندی اکتفا کنید.

انواع تابلو برق فشار ضعیف بر اساس محل نصب

محل نصب تابلو روی جنس محفظه، میزان حفاظت در برابر گردوغبار و رطوبت، روش تهویه، مقاومت مکانیکی و نحوه دسترسی به تجهیزات اثر می‌گذارد.

۱. تابلو برق فشار ضعیف داخلی

تابلو برق فشار ضعیف داخلی برای نصب در فضاهای سرپوشیده مانند اتاق برق، موتورخانه، سالن تولید، ساختمان‌های اداری و تأسیسات صنعتی طراحی می‌شود.

در انتخاب این تابلو باید میزان گردوغبار، رطوبت، دمای محیط، تهویه و امکان دسترسی برای تعمیرات در نظر گرفته شود. داخلی بودن به این معنا نیست که تابلو در هر محیط سرپوشیده‌ای بدون بررسی شرایط قابل نصب است.

این تابلوها ممکن است برای توزیع برق، حفاظت مدارها، کنترل موتور یا تغذیه تجهیزات صنعتی استفاده شوند. ساختار داخلی و تجهیزات حفاظتی آن‌ها باید با جریان نامی، جریان اتصال کوتاه و نیازهای بهره‌برداری متناسب باشد.

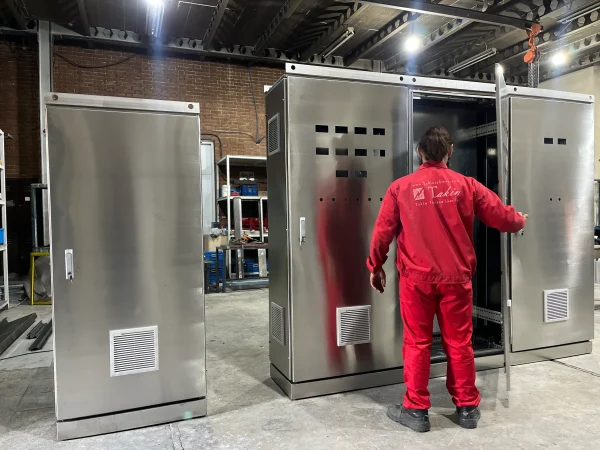

۲. تابلو برق فشار ضعیف فضای باز

این نوع تابلو برای نصب در محیط‌های بیرونی طراحی می‌شود؛ مانند محوطه کارخانه‌ها، ایستگاه‌های تأسیساتی و بخش‌هایی از زیرساخت‌های صنعتی که تابلو در معرض شرایط جوی قرار دارد.

مهم‌ترین نکات در انتخاب آن عبارت‌اند از:

• درجه حفاظت مناسب در برابر نفوذ آب و گردوغبار

• مقاومت بدنه و پوشش در برابر خوردگی

• محافظت از تجهیزات در برابر تابش مستقیم خورشید و تغییرات دما

• آب‌بندی مناسب محل ورود کابل‌ها

• پیش‌بینی تهویه یا کنترل دمای داخل محفظه در صورت نیاز

درجه حفاظت باید متناسب با محیط واقعی نصب انتخاب شود. حتی اگر تابلو زیر سایه‌بان قرار بگیرد، ممکن است همچنان به حفاظت در برابر رطوبت و گردوغبار نیاز داشته باشد.

۳. تابلو برق فشار ضعیف دیواری

تابلو دیواری روی دیوار یا سازه‌ای مناسب نصب می‌شود و معمولاً برای توزیع برق در مقیاس محدود، کنترل تجهیزات و حفاظت مدارهای یک بخش کاربرد دارد.

این تابلوها در ساختمان‌ها، کارگاه‌ها و بخش‌های مختلف تأسیسات استفاده می‌شوند. پیش از انتخاب، باید وزن مجموعه، استحکام محل نصب، فضای باز شدن در و دسترسی مناسب برای تعمیرات بررسی شود.

۴. تابلو برق فشار ضعیف ایستاده

تابلو ایستاده روی کف نصب می‌شود و معمولاً برای پروژه‌هایی مناسب است که به فضای بیشتر برای تجهیزات، شینه‌ها، کابل‌کشی یا چندین فیدر نیاز دارند.

در کارخانه‌ها و مجموعه‌های بزرگ، ممکن است چند سلول تابلو در کنار یکدیگر قرار بگیرند و بخش‌های مختلف توزیع و کنترل برق را تشکیل دهند. ظرفیت تابلو، فضای توسعه آینده و دسترسی برای سرویس باید از ابتدا در طراحی لحاظ شوند.

انواع تابلو برق فشار متوسط بر اساس محل نصب

تابلوهای فشار متوسط در شبکه‌های توزیع برق، پست‌های برق و تأسیسات صنعتی استفاده می‌شوند. محل نصب این تجهیزات بر نوع محفظه، ساختار عایقی، نحوه دسترسی، الزامات ایمنی و روش نگهداری آن‌ها اثر می‌گذارد.

۱. تابلو برق فشار متوسط داخلی

تابلو فشار متوسط داخلی برای نصب در فضاهای سرپوشیده‌ای مانند اتاق برق کارخانه، پست داخلی ساختمان‌های صنعتی و مراکز توزیع برق طراحی می‌شود.

این تابلوها ممکن است از تجهیزات کلیدزنی، سکسیونر، رله حفاظتی، تجهیزات اندازه‌گیری و سامانه‌های تشخیص خطا تشکیل شوند. بسته به طراحی، عایق‌بندی تجهیزات می‌تواند با هوا یا فناوری‌های عایقی دیگر انجام شود.

در انتخاب تابلو داخلی باید ابعاد اتاق، فاصله‌های ایمنی، تهویه، مسیر ورود کابل‌ها، دسترسی تعمیراتی و شرایط بهره‌برداری بررسی شوند.

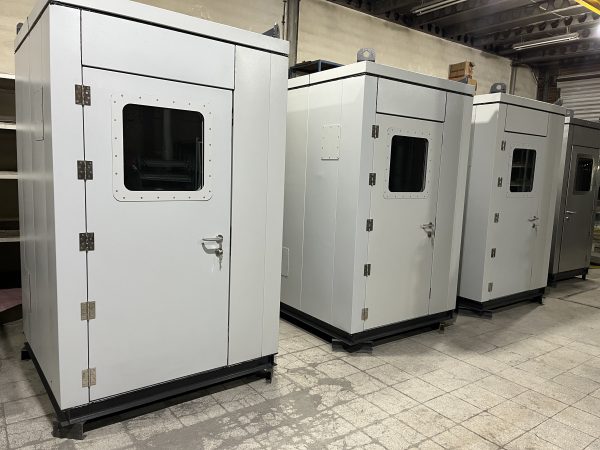

۲. تابلو برق فشار متوسط فضای باز

تابلو فشار متوسط فضای باز برای نصب در محوطه پست‌ها یا تأسیسات بیرونی طراحی می‌شود. این تجهیزات باید متناسب با شرایط جوی، رطوبت، گردوغبار، تابش خورشید و تغییرات دمای محل نصب انتخاب شوند.

در این گروه، نوع فناوری عایقی و کلیدزنی، ساختار محفظه و روش نصب اهمیت زیادی دارند. همه تجهیزات فشار متوسط برای نصب مستقیم در فضای باز مناسب نیستند؛ بنابراین باید مشخصات سازنده و شرایط مجاز نصب بررسی شوند.

۳. تابلو برق فشار متوسط کمپکت

تابلوهای فشار متوسط کمپکت برای فراهم کردن چند وظیفه کلیدزنی و توزیع در مجموعه‌ای نسبتاً فشرده طراحی می‌شوند. این تجهیزات در برخی پست‌های توزیع، مجتمع‌های صنعتی و تأسیسات برق کاربرد دارند.

یکی از نمونه‌های رایج در این گروه، تابلوهای حلقوی یا RMU است که بسته به طراحی، برای مدیریت ورودی و خروجی‌های شبکه و حفاظت ترانسفورماتور به کار می‌روند.

کمپکت بودن به‌تنهایی به معنی مناسب بودن تابلو برای هر محیطی نیست. نوع نصب، فناوری عایقی، تعداد فیدرها، جریان نامی و مشخصات شبکه باید بررسی شوند.

برای آشنایی بیشتر می‌توانید صفحه تابلو برق فشار متوسط کمپکت را ببینید.

۴. تابلو فشار متوسط با محفظه فلزی و بخش‌بندی داخلی

در این ساختار، تجهیزات فشار متوسط در محفظه‌های فلزی قرار می‌گیرند و ممکن است بخش‌های مختلف آن با جداکننده‌های مشخص از یکدیگر تفکیک شوند.

این نوع تابلو در پست‌های داخلی و بسیاری از تأسیسات صنعتی کاربرد دارد. میزان جداسازی داخلی، روش دسترسی به تجهیزات و قابلیت‌های ایمنی باید مطابق استاندارد مربوط و طراحی سازنده بررسی شوند.

نکته فنی: داخلی و فضای باز به محل نصب اشاره دارند، در حالی که کمپکت بیشتر توصیف‌کننده ساختار و آرایش تجهیزات است. بنابراین، یک تابلو کمپکت باید از نظر محل نصب مجاز نیز بررسی شود.

انواع تابلو برق فشار قوی بر اساس محل نصب

تجهیزات فشار قوی در پست‌های انتقال و فوق‌توزیع برق و سایر تأسیسات شبکه‌ای مورد استفاده قرار می‌گیرند. انتخاب آن‌ها به سطح ولتاژ، جریان اتصال کوتاه، شرایط محیطی، الزامات عایقی و آرایش شبکه وابسته است.

در این سطح، نوع تجهیزات و فناوری عایقی اهمیت ویژه‌ای دارد و انتخاب نهایی باید بر اساس طراحی مهندسی و استانداردهای مرتبط انجام شود.

۱. تجهیزات فشار قوی داخلی

تجهیزات فشار قوی داخلی در ساختمان‌ها یا محفظه‌های مخصوص پست برق نصب می‌شوند. در این ساختار، شرایط محیطی کنترل‌شده‌تر است و طراحی ساختمان، فاصله‌های ایمنی، تهویه و دسترسی تعمیراتی نقش مهمی دارند.

بسته به سطح ولتاژ و فناوری مورد استفاده، ممکن است از تجهیزات عایق‌شده با گاز یا سامانه‌های تخصصی دیگر استفاده شود. استفاده از این تجهیزات به فضای موجود، شرایط بهره‌برداری و الزامات ایمنی وابسته است.

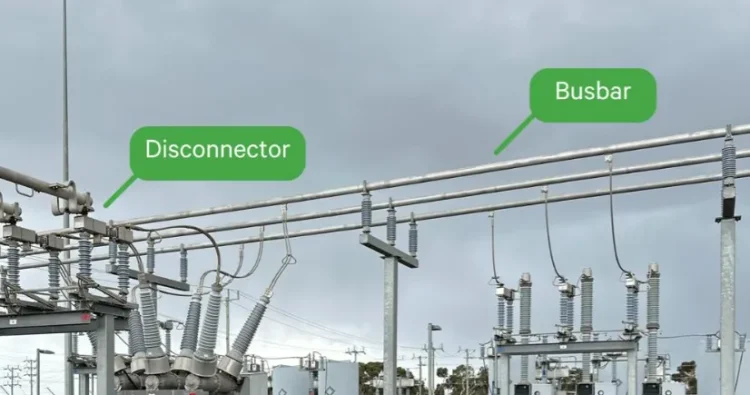

۲. تجهیزات فشار قوی فضای باز

در پست‌های فضای باز، تجهیزات کلیدزنی و عایقی در محوطه‌ای مخصوص نصب می‌شوند. این تجهیزات باید برای تحمل شرایط محیطی، از جمله بارندگی، تابش خورشید، تغییرات دما، آلودگی و سایر عوامل محل نصب طراحی شده باشند.

در طراحی این مجموعه‌ها، فاصله‌های عایقی، آرایش شینه‌ها، سیستم زمین، حفاظت در برابر صاعقه و دسترسی ایمن برای تعمیرات اهمیت دارند.

۳. تجهیزات فشار قوی عایق‌شده با هوا

در سامانه‌های عایق‌شده با هوا یا AIS، هوا نقش اصلی عایق الکتریکی بین بخش‌های برق‌دار را دارد. این تجهیزات معمولاً به فضای بیشتری برای رعایت فاصله‌های عایقی نیاز دارند و در پست‌های فضای باز کاربرد گسترده‌ای دارند.

شرایط محیطی، آلودگی هوا، ارتفاع محل نصب و الزامات نگهداری می‌توانند در انتخاب و طراحی این تجهیزات مؤثر باشند.

۴. تجهیزات فشار قوی عایق‌شده با گاز

در سامانه‌های عایق‌شده با گاز یا GIS، از یک محیط عایقی گازی در محفظه‌های طراحی‌شده برای این منظور استفاده می‌شود. این فناوری می‌تواند امکان کاهش فضای مورد نیاز پست را فراهم کند و در برخی پروژه‌های شهری یا مکان‌های دارای محدودیت فضا کاربرد دارد.

در انتخاب این تجهیزات باید نوع گاز عایقی، الزامات پایش و نگهداری، ملاحظات زیست‌محیطی و دستورالعمل‌های ایمنی سازنده بررسی شوند.

توجه: AIS و GIS فناوری‌های ساخت و عایق‌بندی تجهیزات هستند، نه صرفاً دسته‌بندی بر اساس محل نصب. تجهیزات GIS می‌توانند در برخی طرح‌ها داخل ساختمان یا در محفظه‌های مناسب دیگری نصب شوند؛ بنابراین نباید GIS را مترادف تابلو داخلی و AIS را مترادف تابلو فضای باز دانست.

دسته‌بندی تابلوهای برق بر اساس کاربرد

نام تابلوها معمولاً به وظیفه‌ای اشاره دارد که در سیستم برق انجام می‌دهند. شناخت این دسته‌بندی برای انتخاب اولیه بسیار مفید است.

۱. تابلو برق اصلی یا ورودی

تابلو اصلی در ابتدای سیستم توزیع برق قرار می‌گیرد و برق ورودی را بین فیدرها یا تابلوهای پایین‌دست تقسیم می‌کند.

در ساختمان‌های بزرگ و واحدهای صنعتی، این تابلو می‌تواند شامل کلید اصلی، تجهیزات اندازه‌گیری، شینه‌ها و کلیدهای خروجی باشد.

ظرفیت تابلو اصلی باید بر اساس بارهای مورد انتظار، ضریب هم‌زمانی، جریان اتصال کوتاه و توسعه احتمالی آینده تعیین شود.

۲. تابلو برق توزیع فرعی

تابلو توزیع فرعی برق را از تابلو اصلی یا یک تابلو بالادست دریافت می‌کند و به گروهی از مصرف‌کننده‌ها می‌رساند.

برای نمونه، در یک ساختمان اداری می‌توان تابلوهای فرعی جداگانه‌ای برای هر طبقه یا بخش در نظر گرفت. این کار مدیریت مدارها و عیب‌یابی را ساده‌تر می‌کند؛ به شرط آنکه هماهنگی حفاظتی و ظرفیت تجهیزات درست طراحی شده باشد.

۳. تابلو برق صنعتی

تابلو برق صنعتی عنوانی کلی برای تابلوهایی است که در کارخانه‌ها، خطوط تولید، کارگاه‌ها و تأسیسات صنعتی استفاده می‌شوند.

این تابلو ممکن است وظیفه توزیع انرژی، حفاظت مدارها، کنترل موتور، پایش تجهیزات یا ارتباط با سیستم اتوماسیون را بر عهده داشته باشد.

بنابراین، «صنعتی» به‌تنهایی نوع دقیق تابلو را مشخص نمی‌کند. برای سفارش باید وظیفه اصلی آن، تجهیزات مورد نیاز و شرایط محیطی پروژه تعیین شوند.

۴. تابلو کنترل موتور (MCC)

تابلو کنترل موتور یا MCC برای مدیریت و کنترل چند موتور الکتریکی طراحی می‌شود. هر بخش می‌تواند تجهیزات مربوط به راه‌اندازی، حفاظت و کنترل یک موتور یا گروهی از موتورها را در خود جای دهد.

تجهیزات احتمالی این تابلو عبارت‌اند از:

• کنتاکتور و رله اضافه‌بار

• کلید حفاظتی موتور

• سافت‌استارتر

• درایو کنترل دور

• تجهیزات فرمان و نمایش وضعیت

برای مثال، در یک کارخانه دارای چند پمپ و فن، MCC می‌تواند امکان کنترل متمرکز موتورهای مختلف را فراهم کند. انتخاب تجهیزات هر موتور باید بر اساس پلاک موتور، روش راه‌اندازی و شرایط بار انجام شود.

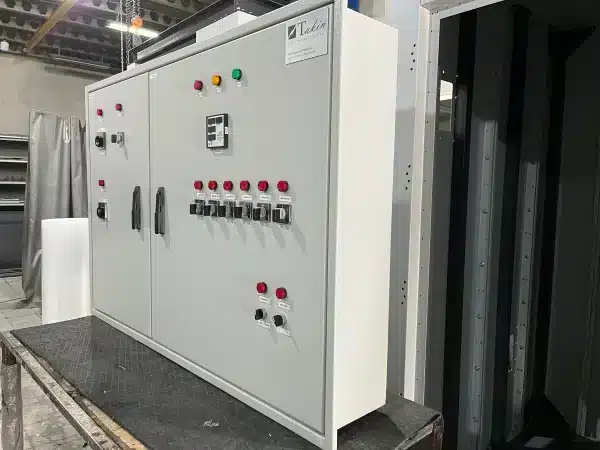

۵. تابلو کنترل و اتوماسیون

این تابلو برای اجرای منطق کنترلی و هماهنگ کردن عملکرد دستگاه‌ها استفاده می‌شود. ممکن است شامل PLC، رله‌ها، منابع تغذیه، ماژول‌های ورودی و خروجی و تجهیزات ارتباطی باشد.

در خطوط تولید، دستگاه‌های بسته‌بندی، سامانه‌های پمپاژ و تجهیزات خودکار از این نوع تابلو استفاده می‌کنند.

تفاوت مهم آن با تابلو توزیع این است که تمرکز اصلی در تابلو کنترل، اجرای فرمان‌ها و مدیریت عملکرد تجهیزات است؛ هرچند بخش‌های قدرت و کنترل ممکن است در یک مجموعه مشترک طراحی شوند.

۶. تابلو برق بانک خازنی

تابلو بانک خازنی برای جبران توان راکتیو و بهبود ضریب توان در سیستم‌های مناسب طراحی می‌شود.

این تابلو ممکن است از خازن‌ها، کنتاکتورهای مخصوص، رگولاتور ضریب توان، فیوزها و تجهیزات حفاظتی تشکیل شود.

ظرفیت خازن‌ها نباید صرفاً با حدس یا بر اساس توان کل نامی دستگاه‌ها تعیین شود. اندازه‌گیری یا محاسبه بار راکتیو، الگوی مصرف و بررسی وجود هارمونیک‌ها برای انتخاب درست اهمیت دارد.

برای آشنایی بیشتر با ساختار و کاربرد این تجهیزات، صفحه تابلو برق بانک خازنی را بررسی کنید.

۷. تابلو برق چنج‌اور یا ATS

این تابلو برای انتقال بار از یک منبع تغذیه به منبع دیگر طراحی می‌شود. نمونه رایج آن، انتقال برق مصرف‌کننده‌ها بین شبکه برق و ژنراتور است.

در نوع دستی، اپراتور انتقال را انجام می‌دهد؛ اما سامانه ATS می‌تواند در صورت طراحی مناسب، تشخیص وضعیت منبع و انتقال خودکار را مدیریت کند.

در طراحی چنین تابلویی، جلوگیری از اتصال ناخواسته دو منبع، توالی صحیح انتقال و حفاظت تجهیزات اهمیت زیادی دارد.

۸. تابلو برق اندازه‌گیری

تابلو اندازه‌گیری برای نصب و محافظت از تجهیزات سنجش پارامترهای الکتریکی یا تجهیزات مربوط به اندازه‌گیری انرژی به کار می‌رود.

نوع و آرایش تجهیزات آن به کاربرد، سطح ولتاژ، جریان، الزامات شرکت توزیع یا بهره‌بردار و استاندارد مربوط بستگی دارد.

۹. تابلو برق پمپ و تأسیسات

این تابلو برای کنترل یک یا چند پمپ، بوسترپمپ، فن یا تجهیزات تأسیساتی طراحی می‌شود.

بسته به نیاز پروژه، امکاناتی مانند کنترل سطح، کنترل فشار، راه‌اندازی نوبتی، تغییر خودکار پمپ اصلی و رزرو یا تنظیم دور موتور می‌توانند در آن در نظر گرفته شوند.

تعداد پمپ‌ها، توان موتورها و نحوه عملکرد مورد انتظار، مشخصات این تابلو را تعیین می‌کنند.

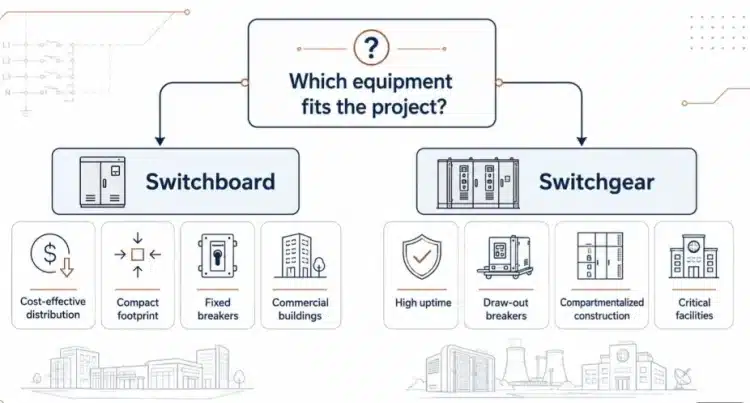

انواع تابلو برق از نظر ساختار و نحوه نصب تجهیزات

علاوه بر محل نصب و کاربرد، آرایش داخلی و روش قرارگیری تجهیزات نیز در دسته‌بندی تابلوها نقش دارد.

۱. تابلو با تجهیزات ثابت

در این ساختار، تجهیزات در محل مشخصی داخل تابلو نصب می‌شوند و برای خارج کردن آن‌ها معمولاً باید مراحل ایمن جداسازی و باز کردن اتصالات انجام شود.

این ساختار برای بسیاری از کاربردهای معمول مناسب است؛ اما تعمیر یا تعویض بعضی تجهیزات می‌تواند به زمان بیشتری نیاز داشته باشد.

۲. تابلو کشویی

در تابلوهای کشویی، برخی تجهیزات داخل واحدهایی قرار می‌گیرند که امکان خارج کردن یا جابه‌جایی کنترل‌شده آن‌ها وجود دارد.

این ساختار در برخی تابلوهای صنعتی و مراکز کنترل موتور استفاده می‌شود و می‌تواند عملیات سرویس و تعویض تجهیزات را تسهیل کند.

البته کشویی بودن به‌تنهایی تضمین‌کننده ایمنی یا امکان تعمیر در حالت برق‌دار نیست. قابلیت‌های جداسازی، قفل‌های مکانیکی و الکتریکی و دستورالعمل بهره‌برداری باید در طراحی مشخص شوند.

برای مشاهده نمونه‌ها و آشنایی بیشتر با این ساختار، صفحه تابلو برق کشویی را ببینید.

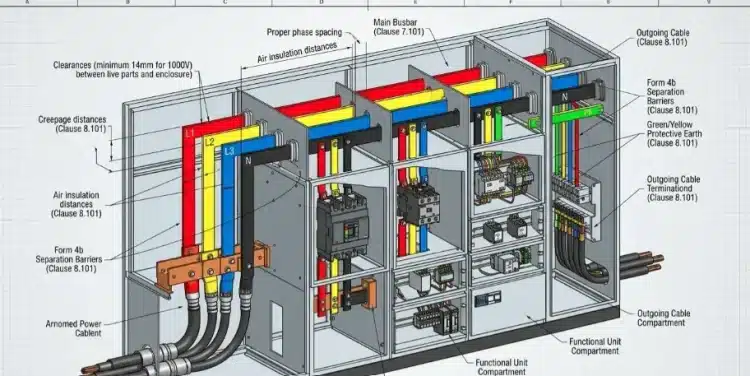

۳. تابلو با بخش‌بندی داخلی

در تابلوهای بخش‌بندی‌شده، قسمت‌های مختلف داخلی با موانع یا جداکننده‌هایی از هم تفکیک می‌شوند. هدف از این طراحی می‌تواند کاهش احتمال گسترش خطا، بهبود ایمنی دسترسی و محدود کردن تماس با بخش‌های برق‌دار باشد.

میزان جداسازی داخلی بر اساس نوع تابلو، استاندارد طراحی و نیاز بهره‌بردار انتخاب می‌شود.

۴. تابلو با شینه مسی یا آلومینیومی

شینه‌ها برای انتقال و توزیع جریان بین بخش‌های مختلف تابلو استفاده می‌شوند. انتخاب جنس و ابعاد شینه به جریان، افزایش دما، شرایط اتصال، مقاومت مکانیکی و جریان اتصال کوتاه بستگی دارد.

مس و آلومینیوم هر دو در طراحی شینه کاربرد دارند، اما نمی‌توان آن‌ها را بدون محاسبه و بررسی شرایط اتصال جایگزین یکدیگر کرد.

۵. تابلوهای ماژولار و سلولی

در ساختار ماژولار، تابلو از بخش‌هایی تشکیل می‌شود که امکان توسعه یا آرایش آن‌ها متناسب با طراحی پروژه وجود دارد. تابلوهای سلولی نیز معمولاً از چند محفظه یا بخش مجزا تشکیل می‌شوند.

این ساختار برای پروژه‌هایی که به چند فیدر، بخش قدرت یا قسمت کنترلی نیاز دارند مفید است. امکان توسعه آینده باید از ابتدا در ابعاد، ظرفیت شینه‌ها و طراحی تجهیزات پیش‌بینی شود.

تفاوت تابلو برق ساختمانی، تجاری و صنعتی

برای انتخاب درست، باید علاوه بر نام تابلو، شرایط مصرف و محیط نصب را در نظر گرفت.

این جدول یک راهنمای کلی است، نه یک قانون ثابت. برای مثال، یک مجتمع مسکونی بزرگ ممکن است به تابلوهای پیچیده تأسیساتی نیاز داشته باشد و یک کارگاه کوچک نیز ممکن است تنها به یک تابلو توزیع ساده و متناسب با بار خود احتیاج داشته باشد.

جدول مقایسه انواع تابلو برق

یک پروژه ممکن است هم‌زمان به چند نوع از این تابلوها نیاز داشته باشد. برای نمونه، کارخانه‌ای با چند موتور، برق ورودی فشار متوسط و ژنراتور پشتیبان می‌تواند به تابلو فشار متوسط، تابلو اصلی فشار ضعیف، MCC و سامانه انتقال منبع نیاز داشته باشد.

برای انتخاب تابلو برق مناسب به چه نکاتی توجه کنیم؟

انتخاب تابلو برق باید از نیاز واقعی پروژه شروع شود، نه از شکل ظاهری یا صرفاً قیمت محفظه.

۱. نوع پروژه و وظیفه تابلو را مشخص کنید

ابتدا مشخص کنید تابلو برای ساختمان مسکونی، مجتمع تجاری، کارخانه، کارگاه، پمپ‌خانه یا یک دستگاه خاص است.

سپس تعیین کنید که تابلو قرار است برق را توزیع کند، موتورها را کنترل کند، ضریب توان را اصلاح کند یا انتقال منبع تغذیه را انجام دهد.

۲. سطح ولتاژ و تعداد فاز را تعیین کنید

ولتاژ ورودی و نوع تغذیه، مبنای انتخاب تجهیزات اصلی است. سیستم‌های تک‌فاز و سه‌فاز الزامات یکسانی ندارند و سطح ولتاژ نیز نوع تجهیزات قابل استفاده را محدود می‌کند.

۳. جریان و بار مصرفی را بررسی کنید

توان تجهیزات، جریان کاری، روش راه‌اندازی موتور، ضریب هم‌زمانی و احتمال افزایش بار در آینده بر ظرفیت تابلو تأثیر دارند.

صرف جمع زدن توان اسمی تجهیزات برای تعیین ظرفیت نهایی کافی نیست؛ محاسبات باید مطابق نوع بار و استاندارد مرتبط انجام شوند.

۴. شرایط محل نصب را در نظر بگیرید

مشخص کنید تابلو در فضای داخلی نصب می‌شود یا بیرونی. وجود گردوغبار، رطوبت، مواد خورنده، دمای بالا و احتمال ضربه نیز باید بررسی شود.

۵. سطح حفاظت و الزامات ایمنی را تعیین کنید

انتخاب کلیدها و تجهیزات حفاظتی باید با جریان اتصال کوتاه احتمالی، مشخصات شبکه، هماهنگی حفاظتی و شرایط بهره‌برداری متناسب باشد.

در پروژه‌های صنعتی، توان تحمل اتصال کوتاه مجموعه و شینه‌ها نیز اهمیت دارد.

۶. امکان تعمیرات و توسعه آینده را بسنجید

فضای کافی برای سیم‌کشی، دسترسی به تجهیزات، تهویه، مسیر کابل‌ها و امکان اضافه شدن فیدرهای جدید، روی کیفیت بهره‌برداری بلندمدت اثر می‌گذارند.

۷. مدارک فنی و استاندارد ساخت را بررسی کنید

پیش از سفارش، نقشه تک‌خطی، فهرست تجهیزات، مشخصات فنی، ابعاد، درجه حفاظت و الزامات آزمون و تحویل را بررسی کنید. برای تابلوهای فشار ضعیف، استانداردهای مرتبط با مجموعه‌های کلید و کنترل فشار ضعیف از جمله خانواده IEC 61439 اهمیت دارند. برای تجهیزات فشار متوسط و فشار قوی نیز استاندارد متناسب با رده ولتاژ و نوع تجهیز باید در نظر گرفته شود.

اشتباهات رایج در انتخاب تابلو برق

بعضی اشتباه‌ها ممکن است در زمان خرید چندان مهم به نظر نرسند، اما در زمان نصب و بهره‌برداری هزینه‌ساز شوند.

انتخاب تابلو فقط بر اساس ابعاد: محفظه‌ای که از نظر ظاهری مناسب است، لزوماً ظرفیت الکتریکی یا شرایط حرارتی مورد نیاز را ندارد.

نادیده گرفتن شرایط محیطی: تابلو مناسب یک اتاق برق تمیز، الزاماً برای فضای بیرونی مرطوب یا محیط دارای گردوغبار مناسب نیست.

یکی دانستن تابلو توزیع و کنترل: تابلو توزیع برق را بین مدارها تقسیم می‌کند؛ تابلو کنترل برای مدیریت عملکرد تجهیزات طراحی می‌شود. یک پروژه ممکن است به هر دو نیاز داشته باشد.

انتخاب ظرفیت بدون محاسبه: ظرفیت کلید، شینه، کابل و سایر تجهیزات باید با بار و شرایط اتصال کوتاه هماهنگ باشد.

بی‌توجهی به توسعه آینده: کمبود فضای نصب تجهیزات جدید ممکن است در آینده به تعویض یا بازطراحی تابلو منجر شود.

سفارش بدون مشخصات فنی مکتوب: عنوان‌هایی مانند «تابلو صنعتی» یا «تابلو سه‌فاز» به‌تنهایی برای سفارش دقیق کافی نیستند. بهتر است وظایف، مشخصات برق، شرایط محیطی و تجهیزات مورد انتظار در درخواست فنی ثبت شوند.

ابزار آنلاین پیشنهاد تابلو برق مناسب پروژه

برای انتخاب اولیه، لازم نیست از همان ابتدا نام تمام تابلوهای تخصصی را بدانید. کافی است اطلاعات پایه پروژه را مشخص کنید تا گزینه‌های محتمل محدودتر شوند.

ابزار زیر با دریافت نوع پروژه، وظیفه مورد انتظار، سطح ولتاژ، محل نصب، نوع تغذیه و نیاز به برق پشتیبان، یک پیشنهاد اولیه ارائه می‌کند. نتیجه ابزار برای شناخت نوع تابلو و آماده شدن برای استعلام مفید است؛ اما جایگزین طراحی مهندسی، محاسبات ظرفیت یا تأیید نهایی سازنده و مهندس برق نیست.

اطلاعات پروژه را وارد کنید و پیشنهاد مناسب را ببینید.

[ابزار تعاملی پیشنهاد تابلو برق مناسب پروژه در این قسمت قرار می‌گیرد.]

پس از دریافت پیشنهاد چه اطلاعاتی برای سفارش لازم است؟

برای تبدیل پیشنهاد اولیه به سفارش قابل بررسی، بهتر است اطلاعات زیر نیز آماده شوند:

• ولتاژ ورودی و تک‌فاز یا سه‌فاز بودن سیستم

• توان یا جریان بارهای اصلی

• تعداد موتورها و روش راه‌اندازی، در صورت وجود

• نقشه تک‌خطی یا توضیح مسیر تغذیه

• محل نصب و شرایط محیطی

• درجه حفاظت مورد نیاز

• نوع تجهیزات حفاظتی و کنترلی

• ابعاد یا محدودیت‌های محل نصب

• نیاز به توسعه آینده و مدارک آزمون

اگر اطلاعات فنی کامل نیست، بهتر است در مرحله استعلام آن را اعلام کنید تا مشخصات لازم پیش از ساخت تعیین شوند.

سوالات متداول درباره انواع تابلو برق

انواع تابلو برق کدام‌اند؟

تابلوهای برق را می‌توان بر اساس سطح ولتاژ، محل نصب، کاربرد و ساختار دسته‌بندی کرد. از نمونه‌های متداول می‌توان به تابلو اصلی، توزیع فرعی، صنعتی، کنترل موتور، کنترل PLC، بانک خازنی، چنج‌اور و تابلوهای فشار متوسط اشاره کرد.

تفاوت تابلو برق فشار ضعیف، متوسط و قوی چیست؟

تفاوت اصلی آن‌ها در سطح ولتاژ نامی و الزامات طراحی، عایق‌بندی، تجهیزات کلیدزنی و ایمنی است. تابلوهای فشار ضعیف در بسیاری از ساختمان‌ها و تأسیسات صنعتی کاربرد دارند؛ فشار متوسط در شبکه‌های توزیع و پست‌ها استفاده می‌شود و تجهیزات فشار قوی در شبکه‌های ولتاژ بالاتر به کار می‌روند.

تابلو برق داخلی و فضای باز چه تفاوتی دارند؟

تابلو داخلی برای شرایط فضای سرپوشیده طراحی می‌شود، درحالی‌که تابلو فضای باز باید برای شرایط جوی، رطوبت، تابش خورشید و تغییرات دما مناسب باشد. درجه حفاظت محفظه و مشخصات مجاز نصب باید متناسب با محیط انتخاب شوند.

تفاوت تابلو برق اصلی و فرعی چیست؟

تابلو اصلی برق ورودی را دریافت و بین فیدرها یا بخش‌های مختلف تقسیم می‌کند. تابلو فرعی معمولاً از تابلو بالادست تغذیه می‌شود و برق یک محدوده مشخص مانند یک طبقه، سالن یا بخش تأسیسات را توزیع می‌کند.

تابلو برق صنعتی برای چه کاربردهایی استفاده می‌شود؟

تابلو برق صنعتی با توجه به طراحی پروژه می‌تواند برای توزیع برق، کنترل موتور، حفاظت تجهیزات، اتوماسیون، اصلاح ضریب توان یا کنترل تأسیسات به کار رود. بنابراین باید وظیفه دقیق آن مشخص شود.

تفاوت تابلو MCC با تابلو PLC چیست؟

MCC بیشتر بر تغذیه، راه‌اندازی و حفاظت موتورهای الکتریکی تمرکز دارد. تابلو PLC وظیفه اجرای منطق کنترلی و تبادل سیگنال با تجهیزات را بر عهده می‌گیرد. در یک پروژه ممکن است این دو تابلو جدا باشند یا بخشی از سیستم قدرت و کنترل در یک مجموعه مشترک طراحی شود.

تابلو برق فشار متوسط کمپکت چیست؟

تابلو فشار متوسط کمپکت مجموعه‌ای فشرده از تجهیزات کلیدزنی و توزیع است که برای برخی پست‌ها و تأسیسات صنعتی استفاده می‌شود. نوع عایق، تعداد فیدرها، سطح ولتاژ و شرایط نصب باید مطابق نیاز پروژه انتخاب شوند.

تابلو برق کشویی چه مزیتی دارد؟

در تابلو کشویی، برخی تجهیزات در واحدهای قابل جابه‌جایی کنترل‌شده نصب می‌شوند. این ساختار می‌تواند سرویس یا تعویض تجهیزات را ساده‌تر کند؛ اما قابلیت جداسازی و شرایط ایمن تعمیرات به طراحی تابلو و دستورالعمل بهره‌برداری وابسته است.

تابلو بانک خازنی چه کاری انجام می‌دهد؟

تابلو بانک خازنی برای جبران توان راکتیو و بهبود ضریب توان استفاده می‌شود. ظرفیت آن باید با توجه به الگوی مصرف، بار راکتیو و شرایط هارمونیکی تعیین شود.

آیا ابزار آنلاین می‌تواند ظرفیت دقیق تابلو برق را تعیین کند؟

خیر. ابزار آنلاین می‌تواند نوع احتمالی تابلو را بر اساس اطلاعات اولیه پیشنهاد دهد، اما تعیین ظرفیت نهایی، سطح اتصال کوتاه، انتخاب کلیدها و شینه‌ها و تأیید ایمنی به اطلاعات فنی کامل و بررسی تخصصی نیاز دارد.

جمع‌بندی

برای انتخاب تابلو برق مناسب، ابتدا باید مشخص کنید تابلو در چه پروژه‌ای نصب می‌شود و چه وظیفه‌ای دارد. سپس سطح ولتاژ، جریان بار، شرایط محیطی، ساختار مورد نیاز و الزامات حفاظتی بررسی می‌شوند.

شناخت تفاوت تابلوهای توزیع، صنعتی، MCC، کنترل، بانک خازنی، چنج‌اور و تجهیزات فشار متوسط و فشار قوی کمک می‌کند انتخاب اولیه دقیق‌تری داشته باشید. بااین‌حال، سفارش نهایی باید بر پایه مشخصات فنی روشن و طراحی متناسب با شرایط واقعی پروژه انجام شود.
