در صنایع و مجموعههای بزرگ، بخش قابل توجهی از هزینههای برق به دلیل وجود توان راکتیو و پایین بودن ضریب توان ایجاد میشود. تجهیزاتی مانند موتورهای الکتریکی، ترانسفورماتورها، پمپها و کمپرسورها برای عملکرد خود به توان راکتیو نیاز دارند، اما مصرف بیش از حد این توان میتواند باعث افزایش جریان شبکه، کاهش راندمان تجهیزات و اعمال جریمه برق شود.

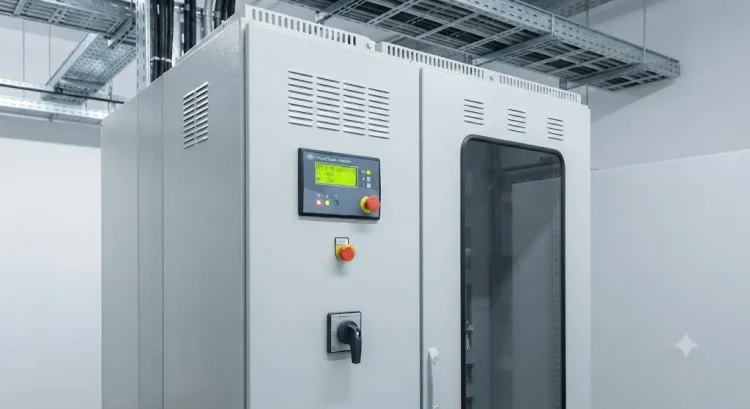

تابلو برق بانک خازنی یکی از مهمترین تجهیزات برای حل این مشکل است. این سیستم با جبران توان راکتیو موردنیاز تجهیزات، باعث اصلاح ضریب توان، کاهش تلفات انرژی، افزایش ظرفیت شبکه و کاهش هزینههای برق میشود.
امروزه استفاده از بانک خازنی در کارخانهها، کارگاههای صنعتی، مجتمعهای تجاری، بیمارستانها و ساختمانهای بزرگ به یک راهکار استاندارد برای مدیریت مصرف انرژی تبدیل شده است.
در این مقاله به صورت کامل بررسی میکنیم که تابلو برق بانک خازنی چیست، چگونه کار میکند، چه مزایایی دارد و هنگام طراحی یا خرید آن باید به چه نکاتی توجه کرد.
تابلو برق بانک خازنی مجموعهای از تجهیزات الکتریکی است که برای جبران توان راکتیو و اصلاح ضریب توان در شبکه برق استفاده میشود.
این تابلو معمولاً شامل قطعات زیر است:
وظیفه اصلی این سیستم، تولید توان راکتیو خازنی و تزریق آن به شبکه است تا تجهیزات مصرفکننده مانند موتورهای الکتریکی بتوانند انرژی موردنیاز خود را بدون تحمیل بار اضافی به شبکه دریافت کنند.
به زبان ساده، بانک خازنی باعث میشود شبکه برق به جای انتقال توان غیرضروری، ظرفیت بیشتری برای انتقال توان مفید داشته باشد.
عملکرد تابلو بانک خازنی بر پایه اندازهگیری و اصلاح ضریب توان شبکه است.
در بانکهای خازنی اتوماتیک، یک رگولاتور به صورت لحظهای شرایط شبکه را بررسی میکند و میزان توان راکتیو موردنیاز را تشخیص میدهد.
سپس:
این فرآیند به صورت کاملاً خودکار انجام میشود و باعث میشود سیستم همیشه در بهترین شرایط عملکردی قرار داشته باشد.
توان الکتریکی در سیستمهای صنعتی به سه نوع اصلی تقسیم میشود:
| نوع توان | واحد | توضیح |
|---|---|---|
| توان اکتیو | kW | انرژی مفید که باعث انجام کار میشود |
| توان راکتیو | kVAr | انرژی موردنیاز برای ایجاد میدان مغناطیسی |
| توان ظاهری | kVA | مجموع توان اکتیو و راکتیو |
توان اکتیو همان بخشی از انرژی است که برای انجام کارهایی مانند چرخش موتور یا روشنایی استفاده میشود.
اما تجهیزات القایی مانند موتور و ترانسفورماتور برای ایجاد میدان مغناطیسی به توان راکتیو نیاز دارند.
وجود مقدار مشخصی از توان راکتیو طبیعی است، اما افزایش بیش از حد آن باعث کاهش راندمان شبکه میشود.
ضریب توان یا Power Factor یکی از مهمترین شاخصهای کیفیت مصرف برق است.
این عدد نشان میدهد چه میزان از انرژی دریافتی از شبکه به انرژی مفید تبدیل میشود.
مقدار ضریب توان بین صفر تا یک قرار دارد.
هرچه ضریب توان به عدد یک نزدیکتر باشد، شبکه عملکرد بهتری دارد.
| مقدار ضریب توان | وضعیت |
|---|---|
| کمتر از ۰٫۸۵ | ضعیف |
| ۰٫۸۵ تا ۰٫۹۵ | مناسب |
| بالاتر از ۰٫۹۵ | ایدهآل |
هدف اصلی نصب تابلو برق بانک خازنی، افزایش ضریب توان و رساندن آن به محدوده استاندارد است.
پایین بودن ضریب توان مشکلات مختلفی ایجاد میکند:
شرکتهای برق برای مصرفکنندگان صنعتی که توان راکتیو زیادی دریافت میکنند، جریمه در نظر میگیرند.
بانک خازنی با جبران این توان، میزان جریمه را کاهش داده یا حذف میکند.
زمانی که ضریب توان پایین باشد، برای انتقال همان مقدار توان مفید، جریان بیشتری از کابلها عبور میکند.
این موضوع باعث:
میشود.
بخشی از ظرفیت ترانسفورماتورها و کابلها صرف انتقال توان راکتیو میشود.
با اصلاح ضریب توان، ظرفیت آزاد شده و امکان استفاده بهتر از تجهیزات موجود فراهم میشود.
اصلاح ضریب توان باعث کاهش افت ولتاژ و افزایش پایداری شبکه برق میشود.
تابلو بانک خازنی در بسیاری از صنایع و ساختمانهای بزرگ مورد استفاده قرار میگیرد.
مهمترین کاربردها:
هر مجموعهای که از تجهیزات القایی مانند موتور، پمپ، کمپرسور یا ترانسفورماتور استفاده کند، میتواند از مزایای بانک خازنی بهرهمند شود.
استفاده از تابلو برق بانک خازنی علاوه بر کاهش هزینههای برق، باعث افزایش راندمان شبکه، بهبود عملکرد تجهیزات و کاهش استهلاک سیستمهای الکتریکی میشود.
مهمترین مزایای استفاده از بانک خازنی عبارتاند از:
یکی از مهمترین دلایل نصب بانک خازنی، جلوگیری از پرداخت هزینههای اضافی ناشی از مصرف توان راکتیو است.
در بسیاری از واحدهای صنعتی، تجهیزات القایی باعث کاهش ضریب توان میشوند. در چنین شرایطی، شرکت برق هزینهای بابت مصرف توان راکتیو دریافت میکند.
بانک خازنی با تأمین توان راکتیو موردنیاز در محل مصرف، باعث کاهش وابستگی شبکه به توان راکتیو و در نتیجه کاهش هزینه برق میشود.
اصلاح ضریب توان اصلیترین وظیفه تابلو بانک خازنی است.
با افزایش ضریب توان:
در بیشتر پروژههای صنعتی، هدف رساندن ضریب توان به محدوده ۰٫۹۵ تا ۰٫۹۹ است.
پایین بودن ضریب توان باعث افزایش جریان در شبکه میشود.
افزایش جریان میتواند مشکلاتی مانند:
را ایجاد کند.
با نصب بانک خازنی، جریان اضافی کاهش یافته و عملکرد شبکه بهینهتر میشود.
در شبکههایی که بارهای القایی زیادی دارند، افت ولتاژ یکی از مشکلات رایج است.
کاهش جریان ناشی از اصلاح ضریب توان باعث کاهش افت ولتاژ شده و عملکرد تجهیزات حساس مانند:
بهبود پیدا میکند.
افزایش جریان و حرارت، یکی از عوامل اصلی خرابی تجهیزات الکتریکی است.
بانک خازنی با کاهش جریان شبکه، فشار کاری تجهیزات زیر را کاهش میدهد:
در نتیجه عمر مفید تجهیزات افزایش پیدا میکند.
در بسیاری از پروژهها، افزایش ظرفیت تولید نیازمند توسعه تجهیزات برق است.
اما گاهی مشکل اصلی پایین بودن ضریب توان است، نه کمبود ظرفیت واقعی.
اصلاح ضریب توان باعث آزاد شدن بخشی از ظرفیت:
میشود و امکان توسعه آینده را فراهم میکند.
تابلوهای بانک خازنی بر اساس نحوه کنترل و کاربرد به چند دسته اصلی تقسیم میشوند.
بانک خازنی ثابت سادهترین نوع سیستم اصلاح ضریب توان است.
در این مدل، مقدار مشخصی خازن به صورت دائمی وارد مدار میشود و برای شبکههایی مناسب است که میزان مصرف توان راکتیو آنها تقریباً ثابت است.
بانک خازنی اتوماتیک یکی از پرکاربردترین انواع بانک خازنی در صنایع است.
در این سیستم، رگولاتور ضریب توان به صورت لحظهای شرایط شبکه را بررسی کرده و بر اساس میزان نیاز، پلههای خازنی را وارد یا از مدار خارج میکند.
این نوع بانک خازنی معمولاً در کارخانهها، مجتمعهای تجاری و پروژههای صنعتی بزرگ استفاده میشود.
بانکهای خازنی هوشمند نسل پیشرفتهتر سیستمهای اصلاح ضریب توان هستند.
این سیستمها علاوه بر اصلاح ضریب توان، قابلیت کنترل و مانیتورینگ پیشرفته دارند.
این مدل بیشتر در صنایع بزرگ و پروژههایی که نیاز به کنترل دقیق شبکه دارند استفاده میشود.
| نوع بانک خازنی | کاربرد | ویژگی اصلی |
|---|---|---|
| ثابت | بارهای بدون تغییر | ساده و اقتصادی |
| اتوماتیک | صنایع و بارهای متغیر | کنترل خودکار ضریب توان |
| هوشمند | پروژههای بزرگ | کنترل و مانیتورینگ پیشرفته |
یک تابلو بانک خازنی استاندارد از چندین قطعه مهم تشکیل شده است که هرکدام وظیفه مشخصی در عملکرد صحیح سیستم دارند.
رگولاتور یا کنترلر ضریب توان، مغز متفکر تابلو بانک خازنی محسوب میشود.
وظایف اصلی رگولاتور:
عملکرد صحیح رگولاتور تأثیر مستقیمی بر راندمان بانک خازنی دارد.
خازنها اصلیترین بخش بانک خازنی هستند و وظیفه تولید توان راکتیو خازنی را بر عهده دارند.
ویژگیهای خازنهای صنعتی استاندارد:
انتخاب خازن باکیفیت باعث کاهش خرابی و افزایش عمر سیستم میشود.
به دلیل وجود جریان هجومی هنگام اتصال خازنها، استفاده از کنتاکتور معمولی مناسب نیست.
کنتاکتور خازنی با داشتن مقاومتهای پیششارژ، جریان اولیه را کنترل کرده و از آسیب به خازنها جلوگیری میکند.
هر پله خازنی باید دارای حفاظت مستقل باشد.
وظیفه فیوزها:
در شبکههایی که تجهیزات الکترونیکی مانند اینورتر، درایو و UPS وجود دارد، هارمونیکها میتوانند باعث آسیب به خازنها شوند.
استفاده از راکتور ضد هارمونیک باعث:
میشود.
باسبارها وظیفه انتقال جریان بین تجهیزات داخلی تابلو را بر عهده دارند.
در طراحی استاندارد، انتخاب صحیح سطح مقطع باسبار باعث:
خواهد شد.
انتخاب ظرفیت مناسب برای تابلو برق بانک خازنی یکی از مهمترین مراحل طراحی این سیستم است. اگر ظرفیت بانک خازنی کمتر از نیاز واقعی انتخاب شود، اصلاح ضریب توان بهصورت کامل انجام نمیشود و اگر ظرفیت بیش از حد باشد، ممکن است باعث اضافه جبران توان راکتیو و ایجاد مشکلات در شبکه شود.
ظرفیت بانک خازنی معمولاً با واحد kVAr مشخص میشود و برای تعیین مقدار مناسب آن باید شرایط واقعی شبکه بررسی شود.
عوامل مؤثر در انتخاب ظرفیت بانک خازنی عبارتاند از:
یکی از روشهای اولیه برای تخمین ظرفیت موردنیاز بانک خازنی، بررسی اطلاعات موجود در قبض برق صنعتی است.
در قبض برق معمولاً اطلاعاتی مانند:
وجود دارد که میتواند دید اولیهای درباره نیاز مجموعه به بانک خازنی ایجاد کند.
دقیقترین روش برای تعیین ظرفیت بانک خازنی، بررسی شبکه برق با تجهیزات اندازهگیری تخصصی مانند پاور آنالایزر است.
در این روش پارامترهای زیر اندازهگیری میشوند:
بر اساس این اطلاعات، ظرفیت دقیق بانک خازنی و تعداد پلههای موردنیاز مشخص میشود.
در برخی پروژهها میتوان ظرفیت بانک خازنی را بر اساس توان تجهیزات اصلی مانند:
محاسبه کرد.
البته برای پروژههای بزرگ صنعتی، انجام اندازهگیری واقعی شبکه توصیه میشود.
رعایت استانداردها در طراحی و ساخت تابلو بانک خازنی اهمیت بسیار زیادی دارد؛ زیرا عملکرد، ایمنی و طول عمر تجهیزات به کیفیت طراحی وابسته است.
این استاندارد مربوط به تابلوهای برق فشار ضعیف است و الزامات مربوط به:
را مشخص میکند.
این استاندارد مربوط به خازنهای قدرت فشار ضعیف است و ویژگیهای فنی، تستها و الزامات عملکردی خازنها را تعیین میکند.
این استاندارد به بانکهای خازنی و سیستمهای اصلاح ضریب توان مربوط میشود و الزامات طراحی و عملکرد این تجهیزات را مشخص میکند.
این استاندارد مربوط به تجهیزات کلیدزنی و حفاظتی مانند:
است.
نصب صحیح بانک خازنی تأثیر مستقیمی بر عملکرد و عمر تجهیزات دارد.
محل نصب تابلو برق باید دارای شرایط مناسب باشد:
افزایش دمای داخل تابلو یکی از عوامل اصلی کاهش عمر خازنها است.
کابلهای مورد استفاده در تابلو بانک خازنی باید متناسب با جریان عبوری انتخاب شوند.
استفاده از کابل نامناسب میتواند باعث:
شود.
وجود سیستم ارت استاندارد برای افزایش ایمنی ضروری است.
ارت مناسب از تجهیزات و افراد در برابر خطاهای الکتریکی محافظت میکند.
برای حفظ عملکرد مناسب بانک خازنی، انجام سرویسهای دورهای ضروری است.
مهمترین اقدامات نگهداری شامل:
است.
در محیطهای صنعتی بهتر است بازدیدهای دورهای توسط متخصصان برق انجام شود تا مشکلات احتمالی قبل از ایجاد خرابی جدی شناسایی شوند.
قیمت تابلو برق بانک خازنی به عوامل مختلفی بستگی دارد و برای هر پروژه باید بهصورت جداگانه تعیین شود.
مهمترین عوامل تأثیرگذار عبارتاند از:
| عامل | تأثیر روی قیمت |
|---|---|
| ظرفیت بانک خازنی | بسیار زیاد |
| تعداد پلههای خازنی | زیاد |
| نوع رگولاتور | زیاد |
| برند تجهیزات داخلی | زیاد |
| استفاده از راکتور ضد هارمونیک | متوسط تا زیاد |
| ابعاد تابلو | متوسط |
| درجه حفاظت تابلو | متوسط |
| شرایط پروژه | متوسط |
به همین دلیل، اعلام قیمت دقیق بدون بررسی شرایط شبکه و نیاز پروژه امکانپذیر نیست.
انتخاب نادرست بانک خازنی میتواند باعث کاهش راندمان، افزایش هزینهها و خرابی زودهنگام تجهیزات شود.
یکی از رایجترین اشتباهات، انتخاب بانک خازنی بدون بررسی دقیق شرایط مصرف است.
ظرفیت نامناسب باعث میشود:
قطعاتی مانند خازن، رگولاتور و کنتاکتور تأثیر مستقیمی بر عمر تابلو دارند.
استفاده از تجهیزات ارزان و غیراستاندارد میتواند باعث خرابیهای مکرر شود.
در کارخانههایی که از تجهیزاتی مانند:
استفاده میشود، بررسی هارمونیکها ضروری است.
در این شرایط معمولاً استفاده از راکتور ضد هارمونیک پیشنهاد میشود.
انتخاب تولید کننده تابلو برق، نقش مهمی در کیفیت و عملکرد تابلو برق بانک خازنی دارد.
تکین تابلو با تجربه در زمینه طراحی و ساخت تابلوهای برق صنعتی، راهکارهای تخصصی متناسب با نیاز پروژههای مختلف ارائه میدهد.
مزایای همکاری با تکین تابلو:
هدف تکین تابلو، ارائه محصولی مطمئن برای کاهش هزینه انرژی، افزایش راندمان شبکه برق و بهبود عملکرد تجهیزات صنعتی است.
تابلو برق بانک خازنی یکی از تجهیزات مهم برای مدیریت مصرف انرژی و افزایش بهرهوری شبکههای برق صنعتی است.
این سیستم با اصلاح ضریب توان، کاهش تلفات انرژی، جلوگیری از جریمه برق و افزایش عمر تجهیزات، نقش مهمی در کاهش هزینههای عملیاتی مجموعهها دارد.
برای دستیابی به بهترین نتیجه، انتخاب ظرفیت مناسب، طراحی اصولی و استفاده از تجهیزات استاندارد اهمیت زیادی دارد.
تکین تابلو با بهرهگیری از دانش فنی و تجربه در زمینه طراحی و ساخت تابلوهای برق صنعتی، آماده ارائه خدمات مشاوره، طراحی و ساخت تابلو برق بانک خازنی متناسب با نیاز پروژههای صنعتی و تجاری است.
