تابلو برق طرح ریتال چیست؟

تابلو برق طرح ریتال یکی از انواع تابلوهای برق صنعتی است که با الگوبرداری از ساختار و طراحی تابلوهای مدولار شرکت آلمانی ریتال ساخته می‌شود. این تابلوها به دلیل طراحی منظم، استحکام مناسب، انعطاف‌پذیری در چیدمان تجهیزات و امکان توسعه، در پروژه‌های صنعتی و ساختمانی کاربرد گسترده‌ای دارند.

در ساخت تابلو برق طرح ریتال، ساختار بدنه، شاسی، صفحات نصب، درب‌ها و سایر اجزا به‌گونه‌ای طراحی می‌شوند که امکان نصب تجهیزات مختلف برق صنعتی و تغییر چیدمان آنها متناسب با نیاز پروژه وجود داشته باشد.

این نوع تابلو برق را می‌توان با توجه به محل نصب، ابعاد، تجهیزات داخلی، میزان جریان، شرایط محیطی و درجه حفاظت موردنیاز پروژه طراحی و تولید کرد. به همین دلیل، مشخصات فنی تابلو باید پیش از ساخت بر اساس نیاز واقعی پروژه تعیین شود.

تابلوهای طرح ریتال در صنایع مختلف از جمله کارخانه‌ها، واحدهای تولیدی، نفت و گاز، پتروشیمی، تأسیسات صنعتی، ساختمان‌های تجاری و پروژه‌های زیرساختی مورد استفاده قرار می‌گیرند.

شرکت تکین تابلو با استفاده از تجهیزات و ماشین‌آلات صنعتی و تجربه در زمینه ساخت تابلوهای برق، تابلو برق طرح ریتال را متناسب با مشخصات پروژه تولید می‌کند. انتخاب ابعاد، نوع ورق، درجه حفاظت، نحوه ورود و خروج کابل‌ها و تجهیزات داخلی می‌تواند بر اساس نیاز پروژه تعیین شود.

انواع تابلو برق طرح ریتال

تابلوهای برق طرح ریتال با توجه به نوع کاربرد، محل نصب، ساختار بدنه و نیاز پروژه در مدل‌های مختلفی تولید می‌شوند. انتخاب نوع مناسب تابلو باید بر اساس شرایط نصب و تجهیزات مورد استفاده انجام شود.

۱. تابلوهای ایستاده

تابلوهای ایستاده طرح ریتال برای پروژه‌هایی که به فضای نصب بیشتر و امکان قرارگیری تعداد زیادی تجهیزات نیاز دارند، مورد استفاده قرار می‌گیرند.

در این ساختار، تجهیزات مختلف مانند کلیدهای حفاظتی، کنتاکتورها، رله‌ها، تجهیزات کنترلی، شینه‌ها و سایر تجهیزات برق صنعتی در داخل تابلو نصب می‌شوند.

مهم‌ترین ویژگی‌های تابلوهای ایستاده عبارت‌اند از:

• امکان توسعه: در صورت پیش‌بینی صحیح فضای داخلی، امکان اضافه کردن تجهیزات در آینده وجود دارد.

• استحکام مکانیکی: ساختار فلزی تابلو برای نصب تجهیزات و استفاده در محیط‌های صنعتی طراحی می‌شود.

• دسترسی مناسب به تجهیزات: طراحی مناسب فضای داخلی، عملیات نصب، تعمیر و نگهداری را ساده‌تر می‌کند.

• امکان طراحی متناسب با پروژه: ابعاد و چیدمان تجهیزات می‌تواند متناسب با نیاز پروژه تعیین شود.

۲. تابلوهای توکار و روکار

تابلوهای طرح ریتال را می‌توان با توجه به روش نصب به صورت توکار یا روکار طراحی کرد.

تابلوهای توکار داخل فضای در نظر گرفته‌شده در دیوار نصب می‌شوند و بیشتر در پروژه‌هایی کاربرد دارند که محدودیت فضا یا الزامات ظاهری وجود دارد.

تابلوهای روکار روی سطح دیوار یا سازه نصب می‌شوند و در محیط‌های صنعتی، کارگاه‌ها، موتورخانه‌ها و فضاهایی که دسترسی آسان به تابلو اهمیت دارد، کاربرد بیشتری دارند.

در هر دو مدل، انتخاب ابعاد تابلو، تعداد تجهیزات، مسیر کابل‌ها و درجه حفاظت باید پیش از ساخت مشخص شود.

۳. تابلوهای بارانی

تابلوهای بارانی طرح ریتال برای پروژه‌هایی طراحی می‌شوند که تابلو در معرض رطوبت، گردوغبار، بارندگی یا سایر عوامل محیطی قرار دارد.

در این تابلوها، طراحی بدنه، آب‌بندی درب، نوع قفل، محل ورود کابل و سایر جزئیات باید متناسب با شرایط محیطی انتخاب شود.

نکته مهم این است که درجه حفاظت تابلو یک مشخصه ثابت برای تمام تابلوهای طرح ریتال نیست. برای مثال، ممکن است یک تابلو بر اساس مشخصات پروژه با درجه حفاظت IP54 ساخته شود و پروژه دیگری به درجه حفاظت متفاوتی نیاز داشته باشد.

به همین دلیل، در پروژه‌های فضای باز یا محیط‌های دارای گردوغبار و رطوبت، درجه حفاظت باید پیش از ساخت مشخص و در طراحی تابلو لحاظ شود.

مزایا و ویژگی‌های تابلو برق طرح ریتال

تابلو برق طرح ریتال به دلیل ساختار منظم و قابلیت انعطاف در طراحی، برای بسیاری از پروژه‌های صنعتی گزینه مناسبی است. مهم‌ترین مزایای این تابلوها عبارت‌اند از:

۱. طراحی ماژولار و مونتاژ سریع

یکی از مهم‌ترین مزیت‌های تابلوهای طرح ریتال، ساختار منظم و قابل توسعه آنها است.

• انعطاف‌پذیری در نصب قطعات: تجهیزات مختلف را می‌توان با توجه به نقشه و نیاز پروژه در فضای داخلی تابلو جانمایی کرد.

• قابلیت سفارشی‌سازی: ابعاد، تعداد محفظه‌ها، محل نصب تجهیزات و مسیر کابل‌ها می‌تواند متناسب با پروژه تعیین شود.

• امکان توسعه: در صورت پیش‌بینی فضای مناسب، امکان اضافه کردن تجهیزات در آینده وجود دارد.

• سهولت تعمیر و نگهداری: چیدمان منظم تجهیزات باعث می‌شود دسترسی برای بررسی و سرویس ساده‌تر باشد.

۲. سبکی و استحکام مکانیکی

تابلوهای طرح ریتال در مقایسه با برخی ساختارهای سنتی جوشی، می‌توانند با استفاده از ساختار مناسب ورق و پروفیل، وزن و استحکام متعادلی داشته باشند.

میزان استحکام تابلو به عواملی مانند ضخامت ورق، نوع شاسی، ابعاد تابلو، روش ساخت و تجهیزات نصب‌شده بستگی دارد.

در پروژه‌های صنعتی، مقاومت مکانیکی بدنه اهمیت زیادی دارد؛ زیرا تابلو باید علاوه بر وزن تجهیزات، شرایط محیط نصب و نیروهای واردشده به ساختار خود را نیز تحمل کند.

۳. حفاظت محیطی و رعایت الزامات فنی

در تابلو برق، درجه حفاظت یکی از مهم‌ترین مشخصات فنی است و باید متناسب با محیط نصب انتخاب شود.

درجه حفاظت با کد IP مشخص می‌شود و میزان محافظت محفظه در برابر ورود اجسام خارجی، گردوغبار و آب را بیان می‌کند.

برای مثال، IP54 به معنای سطح مشخصی از حفاظت در برابر ورود گردوغبار و پاشش آب است؛ اما استفاده از این درجه حفاظت باید بر اساس شرایط واقعی پروژه تعیین شود و نمی‌توان آن را به تمام تابلوهای طرح ریتال نسبت داد.

علاوه بر درجه حفاظت، کیفیت ورق، پوشش رنگ، آب‌بندی درب‌ها، نوع قفل، طراحی مسیر کابل‌ها و کیفیت مونتاژ نیز در عملکرد و دوام تابلو تأثیر دارند.

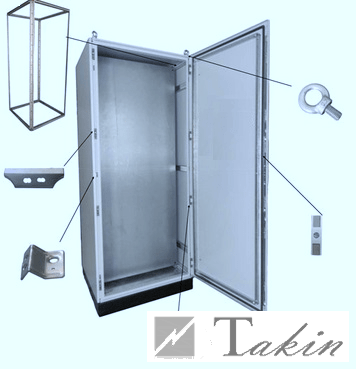

تابلو برق ریتال

مراحل تولید تابلو برق طرح ریتال

تولید تابلو برق طرح ریتال یک فرایند مهندسی است که از بررسی نیاز پروژه و طراحی اولیه شروع شده و با ساخت بدنه، مونتاژ تجهیزات، سیم‌کشی و کنترل‌های نهایی ادامه پیدا می‌کند.

۱. طراحی و نقشه‌کشی

اولین مرحله، بررسی نیاز پروژه و تهیه نقشه تابلو است.

در این مرحله مواردی مانند ابعاد تابلو، نوع تجهیزات، میزان جریان، محل ورود و خروج کابل، نحوه نصب تجهیزات، مسیر شینه‌ها و فضای موردنیاز برای تعمیر و نگهداری مشخص می‌شود.

طراحی دقیق در این مرحله اهمیت زیادی دارد؛ زیرا اشتباه در ابعاد یا جانمایی تجهیزات می‌تواند مراحل ساخت و مونتاژ را با مشکل مواجه کند.

۲. فرایند فلزکاری و ساخت

پس از نهایی شدن نقشه، ساخت اجزای فلزی تابلو آغاز می‌شود.

مراحل این بخش می‌تواند شامل موارد زیر باشد:

• برشکاری ورق: ورق‌ها بر اساس ابعاد و نقشه‌های تولید برش داده می‌شوند.

• پانچ‌کاری: محل سوراخ‌ها و نقاط موردنیاز برای نصب تجهیزات ایجاد می‌شود.

• خم‌کاری: قطعات ورق بر اساس نقشه خم شده و شکل موردنظر را پیدا می‌کنند.

• مونتاژ بدنه و شاسی: اجزای مختلف بدنه، شاسی و صفحات نصب در کنار یکدیگر قرار می‌گیرند.

• جوشکاری در بخش‌های موردنیاز: در قسمت‌هایی که ساختار تابلو به اتصال جوشی نیاز دارد، عملیات جوشکاری انجام می‌شود.

• رنگ‌آمیزی: پس از آماده‌سازی سطح، پوشش مناسب از جمله رنگ پودری الکترواستاتیک می‌تواند برای افزایش مقاومت سطحی و محافظت در برابر خوردگی استفاده شود.

نوع ورق، ضخامت آن، نوع پوشش و روش ساخت باید بر اساس شرایط پروژه و مشخصات فنی موردنیاز انتخاب شود.

۳. مونتاژ نهایی و تست‌های کیفیت

پس از آماده شدن بدنه، تجهیزات الکتریکی مطابق نقشه در داخل تابلو نصب می‌شوند.

این مرحله شامل نصب تجهیزات، شینه‌ها، سیم‌کشی، ترمینال‌ها، تجهیزات حفاظتی و سایر اجزای موردنیاز پروژه است.

پس از پایان مونتاژ، کنترل‌های لازم برای اطمینان از صحت اتصالات، سیم‌کشی، عملکرد تجهیزات و کیفیت ظاهری انجام می‌شود.

تکین تابلو فرایند ساخت تابلو برق طرح ریتال را از مرحله ساخت بدنه تا مونتاژ و کنترل نهایی بر اساس مشخصات هر پروژه انجام می‌دهد.

کاربردهای تابلو برق طرح ریتال

تابلو برق طرح ریتال به دلیل انعطاف‌پذیری در طراحی و امکان نصب تجهیزات مختلف، در پروژه‌های متنوعی مورد استفاده قرار می‌گیرد.

صنایع مختلف

• کارخانه‌ها و واحدهای تولیدی: برای توزیع برق، کنترل تجهیزات و مدیریت مدارهای الکتریکی.

• ساختمان‌های تجاری و صنعتی: برای توزیع و حفاظت مدارهای الکتریکی.

• پروژه‌های تأسیساتی: در موتورخانه‌ها، سیستم‌های تهویه، پمپ‌ها و تجهیزات تأسیساتی.

• صنایع نفت، گاز و پتروشیمی: با توجه به شرایط پروژه و الزامات محیط نصب.

• پروژه‌های زیرساختی: برای توزیع و کنترل برق در سیستم‌های مختلف.

سیستم‌های توزیع و کنترل

تابلوهای طرح ریتال می‌توانند در بخش‌های مختلف سیستم برق مورد استفاده قرار بگیرند، از جمله:

• توزیع انرژی: تقسیم و انتقال برق به مدارها و تجهیزات مختلف.

• کنترل تجهیزات: نصب تجهیزات کنترلی برای مدیریت عملکرد دستگاه‌ها و ماشین‌آلات.

• حفاظت مدارها: نصب تجهیزات حفاظتی مانند کلیدها و تجهیزات قطع و حفاظت در برابر خطاهای الکتریکی.

• مدیریت و سازمان‌دهی تجهیزات: ایجاد ساختار منظم برای نصب تجهیزات و سیم‌کشی.

تابلو برق ریتال

راهنمای خرید تابلو برق طرح ریتال

خرید تابلو برق طرح ریتال تنها به انتخاب ظاهر یا ابعاد تابلو محدود نمی‌شود. برای انتخاب صحیح باید مشخصات فنی پروژه، تجهیزات داخلی و شرایط محیط نصب از ابتدا بررسی شود.

نکات مهم در انتخاب

• نوع تابلو: ابتدا مشخص کنید تابلو ایستاده، روکار، توکار یا مناسب فضای باز موردنیاز است.

• مشخصات الکتریکی پروژه: جریان، ولتاژ، تعداد مدارها و نوع بارهای الکتریکی باید مشخص شود.

• ابعاد تابلو: فضای موردنیاز برای نصب تجهیزات و همچنین فضای مناسب برای سیم‌کشی و تعمیرات باید در نظر گرفته شود.

• شرایط محیطی: میزان گردوغبار، رطوبت، دما و محل نصب روی طراحی تابلو تأثیر دارند.

• درجه حفاظت: درجه IP باید بر اساس محیط نصب انتخاب شود.

• توسعه‌پذیری: اگر احتمال افزایش تجهیزات در آینده وجود دارد، بهتر است فضای توسعه از ابتدا در طراحی در نظر گرفته شود.

• کیفیت ساخت: ضخامت و کیفیت ورق، کیفیت رنگ، ساخت شاسی، آب‌بندی، قفل‌ها و کیفیت مونتاژ را بررسی کنید.

• تجهیزات داخلی: برند و مدل تجهیزات مورد استفاده باید متناسب با نیاز و مشخصات پروژه انتخاب شود.

• مسیر کابل‌ها: محل ورود و خروج کابل و فضای مناسب برای کابل‌کشی باید از مرحله طراحی مشخص باشد.

قیمت تابلو برق طرح ریتال و عوامل مؤثر بر آن

قیمت تابلو برق طرح ریتال یک عدد ثابت نیست و بر اساس مشخصات فنی هر پروژه تعیین می‌شود.

مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:

• ابعاد و تعداد سلول‌های تابلو

• نوع و ضخامت ورق

• نوع پوشش و رنگ

• تعداد و نوع تجهیزات داخلی

• نوع شینه و سیستم توزیع

• درجه حفاظت موردنیاز

• نوع تابلو و محل نصب

• میزان سیم‌کشی و مونتاژ

• نیازهای سفارشی پروژه

به همین دلیل، مقایسه قیمت دو تابلو تنها بر اساس ابعاد ظاهری آنها نمی‌تواند نتیجه دقیقی داشته باشد؛ زیرا تجهیزات داخلی و مشخصات فنی می‌توانند تفاوت قابل‌توجهی ایجاد کنند.

سفارش تابلو برق طرح ریتال

برای سفارش تابلو برق طرح ریتال بهتر است مشخصات پروژه از ابتدا به صورت دقیق در اختیار سازنده قرار گیرد.

اطلاعاتی مانند ابعاد موردنیاز، جریان و ولتاژ، نوع تجهیزات، تعداد مدارها، شرایط محیطی، محل نصب و درجه حفاظت موردنیاز می‌تواند به تولیدکننده کمک کند تا تابلو متناسب با پروژه طراحی و تولید شود.

انتخاب سازنده‌ای که توانایی طراحی، ساخت، مونتاژ و کنترل نهایی تابلو را داشته باشد، می‌تواند در کیفیت نهایی محصول و سهولت نگهداری آن تأثیرگذار باشد.

چرا تابلو برق طرح ریتال؟

تابلو برق طرح ریتال به دلیل ساختار منظم، انعطاف‌پذیری در طراحی، امکان توسعه و قابلیت استفاده در پروژه‌های مختلف، یکی از گزینه‌های مورد استفاده در بسیاری از پروژه‌های صنعتی و تأسیساتی است.

البته عملکرد مناسب یک تابلو تنها به طرح بدنه آن وابسته نیست. کیفیت ورق و ساخت بدنه، انتخاب صحیح تجهیزات، طراحی مناسب شینه و سیم‌کشی، درجه حفاظت متناسب با محیط و کنترل کیفیت نهایی، همگی در عملکرد و طول عمر تابلو تأثیر دارند.

مزایای کلیدی تابلو برق طرح ریتال

• ساختار منظم و قابل توسعه

• امکان سفارشی‌سازی بر اساس نیاز پروژه

• استحکام مناسب بدنه

• دسترسی بهتر به تجهیزات برای تعمیر و نگهداری

• امکان انتخاب درجه حفاظت متناسب با شرایط محیطی

• قابلیت استفاده در پروژه‌های صنعتی و تأسیساتی مختلف

شرکت تکین تابلو تولیدکننده انواع تابلو برق طرح ریتال، تابلو برق استیل و جعبه آتش‌نشانی است و محصولات خود را متناسب با مشخصات و نیاز پروژه تولید می‌کند.

برای اطلاع از قیمت، مشخصات فنی و ثبت سفارش می‌توانید با دفتر مرکزی تکین تابلو به شماره ۰۲۱۷۷۵۸۴۹۲۱ یا کارخانه به شماره ۰۲۱۷۶۲۶۴۶۷۰ تماس بگیرید.
