جعبه تقسیم یا جانکشن باکس

جانکشن باکس یا جعبه‌ تقسیم چیست؟

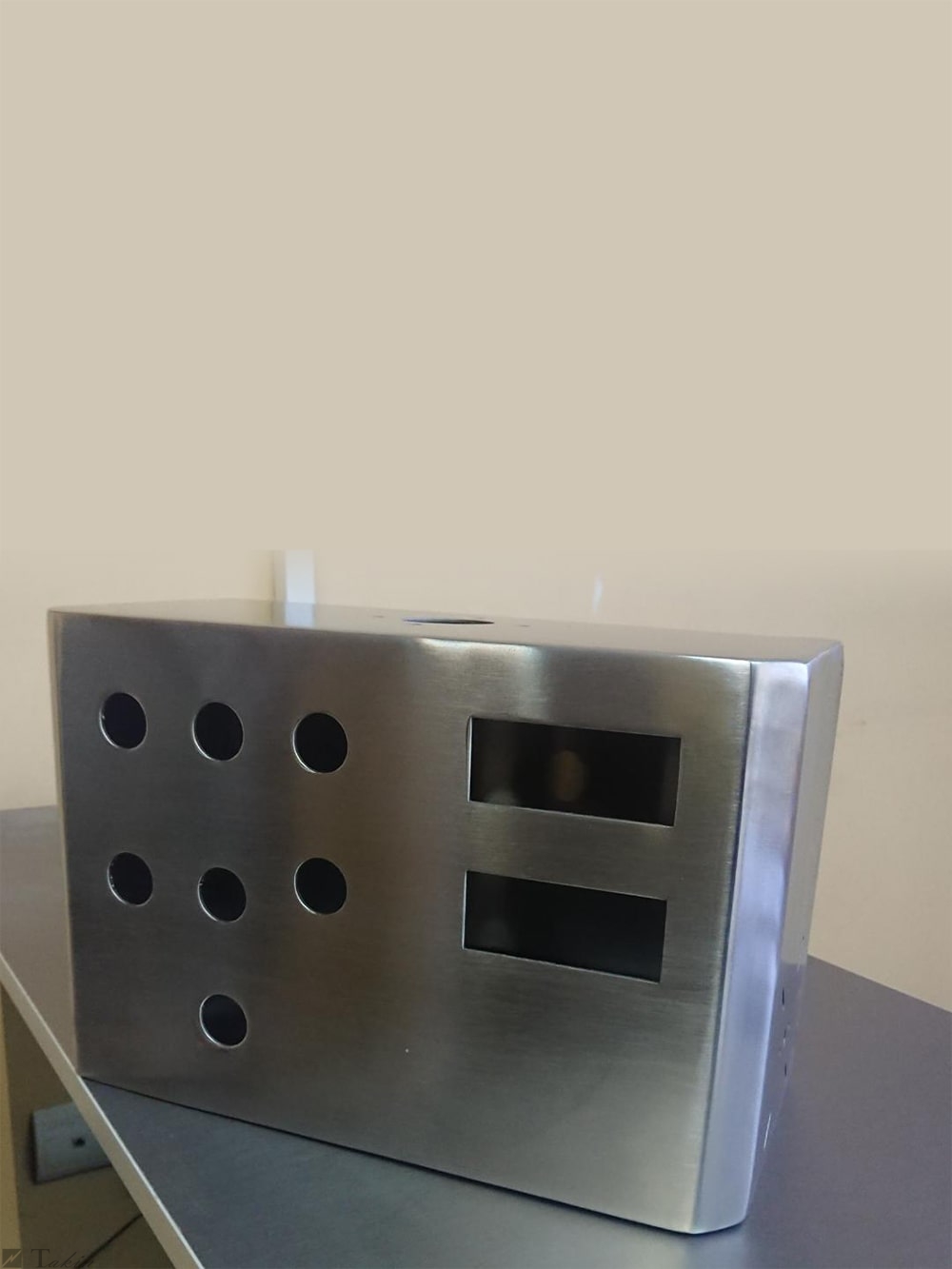

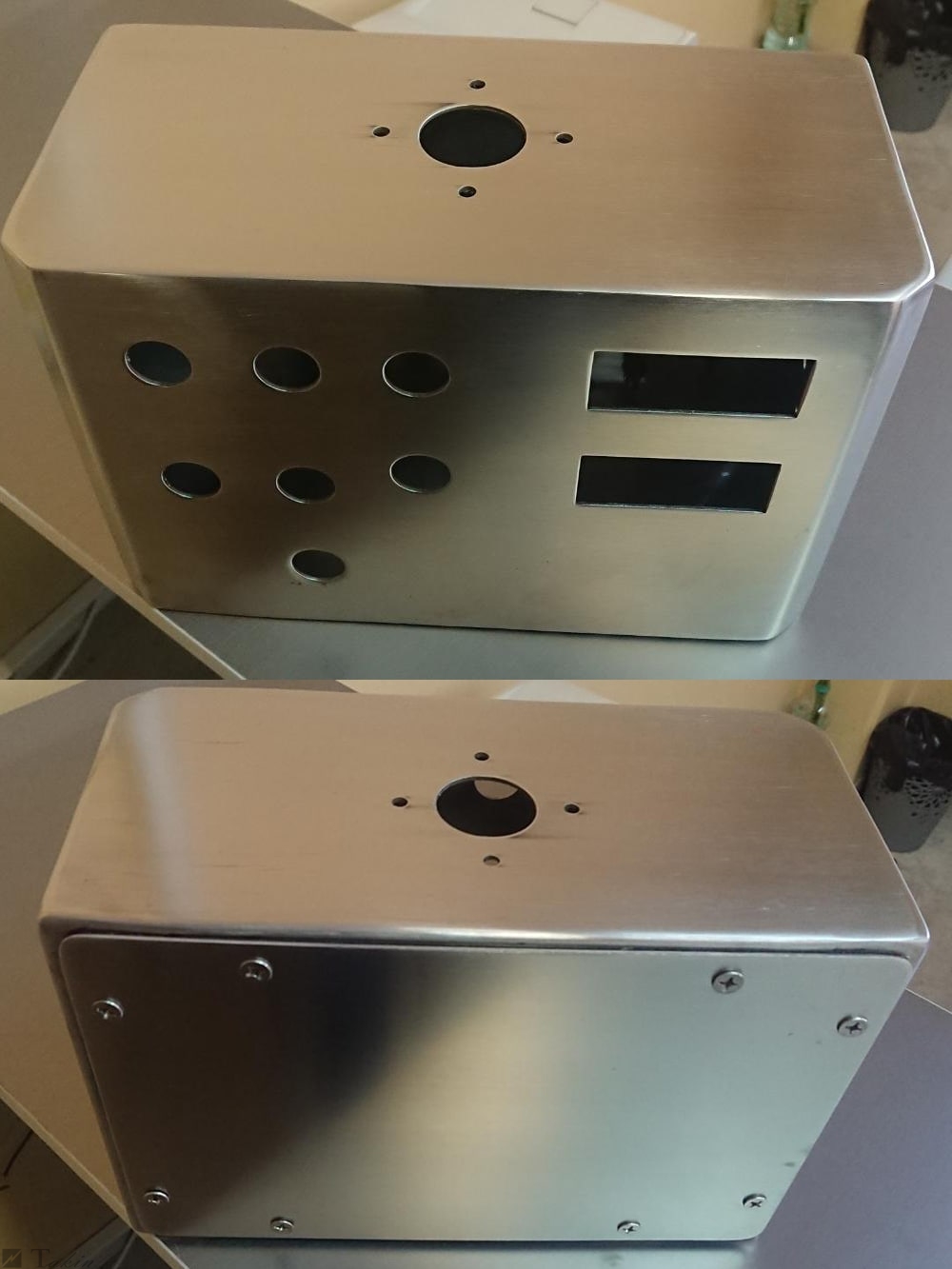

جانکشن باکس یا جعبه تقسیم (به انگلیسی: Junction Box) یک نوع جعبه یا محفظه است که معمولاً از مواد مقاوم مثل فلز یا پلاستیک تولید می‌شود و در سیستم‌های برقی به کار می‌رود. اصلی‌ترین وظیفه یک جانکشن باکس ایجاد نقطه‌ای است که کابل‌ها یا سیم‌های برقی از مختلف منابع و به سمت مصرف‌کننده‌ها یا دستگاه‌های الکتریکی توزیع شوند و اتصال‌های برقی مورد نیاز انجام شود. به عبارت دیگر، جانکشن باکس به تقسیم و اتصال سیم‌های برقی در یک سیستم برقی کمک می‌کند.

جانکشن باکس‌ها معمولاً دارای درپوش یا درب هستند که برای حفاظت از اتصال‌های داخلی و تجهیزات الکتریکی در برابر عوامل مختلف مانند گرد و غبار، رطوبت و ضربه‌ها استفاده می‌شود. همچنین، آنها می‌توانند به عنوان نقاط اتصال مرکزی در سیستم‌های برقی استفاده شوند تا تعمیر و نگهداری آسان‌تری فراهم کنند.

به عنوان مثال، در یک سیستم برقی خانگی، جانکشن باکس ممکن است در نقاط مختلفی نصب شود، مانند درون دیوارها یا سقف‌ها، تا کابل‌ها را تقسیم کند و اتصال‌های برقی را فراهم کند.

کارایی جعبه تقسیم جانکشن باکس

کارایی یک جعبه تقسیم یا جانکشن باکس در یک سیستم برقی بسیار مهم است و به اهمیت انتخاب و نصب صحیح آن برای اجرای صحیح و ایمنی سیستم برقی اشاره دارد. در زیر، به برخی از کارایی‌های اصلی یک جعبه تقسیم یا جانکشن باکس اشاره می‌کنم:

1. اتصال امن: جعبه تقسیم باید اتصالات برقی را به نحوی ایمن و محکم فراهم کند تا جلوگیری از قطعی و اتصال‌های نامناسب شود. این اتصالات باید مطابق با استانداردها و مقررات محلی و ملی باشند.
2. حفاظت از محیط: جعبه تقسیم باید محیط درونی آن را از عوامل زیان‌آوری مانند گرد و غبار، رطوبت، شوک مکانیکی و تغییرات دما محافظت کند. برخی از جعبه‌ها دارای درپوش‌ها و چراغ‌های نشانگری هستند تا وضعیت داخلی را نمایان کنند.
3. آسانی دسترسی: جعبه تقسیم باید به راحتی باز و بسته شود تا دسترسی به کابل‌ها و اتصالات داخلی برای نصب، تعمیر و نگهداری آسان باشد.
4. مقاومت به آتش: برخی از جعبه‌های تقسیم با مواد مقاوم به آتش ساخته می‌شوند تا در صورت بروز حریق ایمنی بیشتری فراهم کنند.
5. انتخاب مناسب: انتخاب جعبه تقسیم مناسب بر اساس نوع و اندازه کابل‌ها و تجهیزات برقی در سیستم بسیار مهم است. جعبه باید به طور کافی بزرگ باشد تا کابل‌ها و اتصالات به راحتی جا شوند و از انبساط حرارتی محافظت کند.
6. مطابقت با استانداردها: جعبه تقسیم باید با استانداردهای مربوط به سیستم برقی مورد استفاده (مانند NEC در ایالات متحده) مطابقت داشته باشد.

به طور کلی، کارایی جعبه تقسیم یک عنصر بسیار مهم در ایمنی و عملکرد صحیح سیستم‌های برقی است، و برای اطمینان از اینکه جعبه تقسیم مناسبی را انتخاب و نصب می‌کنید، بهتر است با استفاده از مهندسان برق مجرب مشورت کنید و مقررات محلی و ملی را رعایت کنید.

گزینش جانکشن باکس مناسب

انتخاب جعبه تقسیم برق مناسب برای یک پروژه بسیار مهم است و نیاز به دقت دارد. برای انتخاب درست، به موارد زیر توجه کنید:

1. نوع کاربری: تعیین کنید که جعبه تقسیم برای کاربری در داخل ساختمان یا در فضای باز است. اگر در محیطی با رطوبت یا آب قرار می‌گیرد، جعبه تقسیم ضدآب (واترپروف) نیاز دارید.
2. تعداد ترمینال‌ها: تعیین کنید چند ترمینال برقی برای اتصال کابل‌ها به جعبه تقسیم نیاز دارید. معمولاً جعبه‌های تقسیم با 4 تا 8 ترمینال در دسترس هستند. تعداد ترمینال‌ها باید با نیاز شما همخوانی داشته باشد.
3. اندازه جعبه: اندازه جعبه تقسیم برق باید کافی بزرگ باشد تا کابل‌ها و اتصالات به راحتی جا شوند. اگر جعبه خیلی کوچک باشد، کار کردن در آن مشکل خواهد بود.
4. مقاومت به عوامل محیطی: اگر جعبه در محیط خارجی یا در معرض عوامل محیطی نظیر تغییرات دما، آب، گرد و غبار و اشعه UV قرار می‌گیرد، باید از جعبه تقسیم با مقاومت به این عوامل استفاده کنید.
5. نوع مواد ساخت: جعبه‌های تقسیم معمولاً از پلاستیک یا فلز ساخته می‌شوند. فلزها معمولاً مقاومت بالاتری به آتش دارند اما ممکن است به دلیل وزن بیشتر و اکسید شدن در معرض هوای آزاد مشکل‌تر باشند.
6. استانداردها و مقررات محلی: اطمینان حاصل کنید که جعبه تقسیم با استانداردها و مقررات محلی (مثل NEC در ایالات متحده) سازگاری دارد.
7. قابلیت دسترسی: از آسانی باز و بسته کردن جعبه تقسیم برق برای دسترسی به ترمینال‌ها و اتصالات اطمینان حاصل کنید.
8. هزینه: هزینه جعبه تقسیم نیز مهم است. به بودجه پروژه خود توجه کنید و جعبه تقسیمی را انتخاب کنید که به نیازهای شما بپردازد و در محدودیت بودجه قرار بگیرد.
9. سازنده و کیفیت: از تامین کننده‌های معتبر و جعبه‌های تقسیم با کیفیت استفاده کنید تا از عملکرد بهینه و ایمنی جعبه اطمینان حاصل کنید.

با توجه به این موارد، می‌توانید جعبه تقسیم برق مناسبی را برای نیازهای خود انتخاب کرده و از عملکرد بهتر و ایمن‌تر سیستم برقی خود بهره‌برید.

 امتیاز محافطت جعبه تقسیم

امتیاز محافظت جعبه تقسیم برق از عوامل مختلفی به نام “IP Code” یا “Ingress Protection Code” تعیین می‌شود. این کد شامل دو عدد است که هر کدام نشان‌دهنده میزان محافظت جعبه در برابر ورود اشیاء جامد و مایعات به داخل جعبه است.

1. عدد اول (IPX): این عدد نشان‌دهنده میزان محافظت جعبه در برابر ورود اشیاء جامد مانند گرد و غبار است. این عدد می‌تواند از 0 تا 6 باشد، که هر عدد نشان‌دهنده میزان محافظت بیشتری است. به عنوان مثال، IP0 به معنای عدم محافظت در برابر گرد و غبار است و IP6 به معنای محافظت کامل در برابر گرد و غبار است.
2. عدد دوم (IPX): این عدد نشان‌دهنده میزان محافظت جعبه در برابر ورود مایعات مانند آب است. این عدد می‌تواند از 0 تا 9 باشد، که هر عدد نشان‌دهنده میزان محافظت بیشتری است. به عنوان مثال، IP0 به معنای عدم محافظت در برابر آب است و IP9 به معنای مقاومت کامل در برابر آب در شرایط خاص است.

به عنوان مثال، اگر جعبه تقسیم برق دارای محافظت IP65 باشد، این به این معناست که جعبه محافظت کامل در برابر گرد و غبار (عدد اول 6) و مقاومت به آب (عدد دوم 5) دارد.

در انتخاب جعبه تقسیم برق، می‌توانید به کد IP توجه کنید تا مطمئن شوید که جعبه تقسیم انتخابی برای محیط مورد نظر شما مناسب است و میزان محافظت مناسب را در برابر عوامل محیطی فراهم می‌کند.

جعبه تقسیم از چه متریالی ساخته شده است؟

جعبه‌های تقسیم برق معمولاً از چندین متریال مختلف تولید می‌شوند، اما دو متریال اصلی که در ساخت آنها مورد استفاده قرار می‌گیرد عبارتند از:

1. فلز (Metal): بسیاری از جعبه‌های تقسیم برق از فلز ساخته می‌شوند، معمولاً از فولاد گالوانیزه (Galvanized Steel) یا آلومینیوم. این جعبه‌ها مقاومت به ضربه و فشار دارند و معمولاً در برابر آب و گرد و غبار محافظت شده‌اند. همچنین، برخی از جعبه‌های فلزی دارای پوشش‌هایی مانند پوشش پودری (Powder Coating) هستند که از زنگ زدگی جلوگیری می‌کند.
2. پلاستیک (Plastic): جعبه‌های تقسیم برق از پلاستیک‌های مقاوم به ضربه و مایعات ساخته می‌شوند. پلاستیک‌هایی مانند پلی‌کربنات (Polycarbonate) یا پلی‌پروپیلن (Polypropylene) به عنوان متریال اصلی برای جعبه‌های تقسیم برق استفاده می‌شوند. این جعبه‌ها سبک‌تر از جعبه‌های فلزی هستند و معمولاً در محیط‌های داخلی مورد استفاده قرار می‌گیرند. برخی از آنها همچنین می‌توانند مقاوم به تغییرات دما و آب باشند.

هر یک از این متریال‌ها مزایا و معایب خود را دارند، و انتخاب متریال مناسب بستگی به نوع کاربری، شرایط محیطی، و نیازهای پروژه دارد. برای مثال، جعبه‌های فلزی معمولاً در برابر آب و ضربه مقاومت بیشتری دارند، در حالی که جعبه‌های پلاستیکی سبک‌تر و مناسبتر برای محیط‌های داخلی هستند.

تفاوت‌های میان جعبه تقسیم الکتریکی PVC و ABS :

PVC و ABS دو نوع پلاستیک مختلف هستند که برای تولید جعبه‌های تقسیم الکتریکی استفاده می‌شوند. این دو متریال دارای ویژگی‌ها و مزایا و معایب متفاوتی هستند. در زیر تفاوت‌های مهم میان جعبه‌های تقسیم الکتریکی PVC و ABS را مشخص می‌کنم:

1. متریال (Material):

• PVC (پلی‌وینیل کلراید): PVC یک پلاستیک مقاوم به مایعات و شیمیایی‌ها است. این جعبه‌ها معمولاً سخت‌تر و مقاومت به ضربه بیشتری دارند.
• ABS (آکریلونیتریل بوتادین استایرن): ABS نیز یک پلاستیک مقاوم است، اما ممکن است به اندازه PVC در برابر مایعات و شیمیایی‌ها مقاومت کمتری داشته باشد.

1. مقاومت به ضربه (Impact Resistance):

• PVC: PVC معمولاً دارای مقاومت به ضربه بالاتری است و در برابر شکستن و ترک خوردن در برابر ضربات فشاری مقاومت بیشتری دارد.
• ABS: ABS نیز مقاومت به ضربه دارد اما ممکن است در مقایسه با PVC کمتر مقاوم باشد.

1. مقاومت به شیمیایی‌ها (Chemical Resistance):

• PVC: PVC معمولاً مقاوم به شیمیایی‌ها مانند اسیدها و بازها است.
• ABS: ABS نیز به طور کلی مقاوم به بسیاری از شیمیایی‌ها است، اما ممکن است در برابر برخی از مواد شیمیایی حساسیت داشته باشد.

1. قیمت (Cost):

• PVC: جعبه‌های تقسیم PVC معمولاً از لحاظ قیمت ارزان‌تر هستند.
• ABS: جعبه‌های تقسیم ABS ممکن است به طور عمومی گران‌تر باشند.

1. پردازش (Processing):

• PVC: PVC به طور عمومی به راحتی پردازش می‌شود و می‌توان آن را به شکل‌ها و اندازه‌های مختلف تولید کرد.
• ABS: ABS نیز قابل پردازش است و می‌توان آن را به شکل‌های متنوعی ساخت، اما ممکن است در مقایسه با PVC کمی سخت‌تر باشد.

1. مناسبت برای محیط (Environment):

• PVC: جعبه‌های تقسیم PVC بیشتر در محیط‌های داخلی استفاده می‌شوند.
• ABS: ABS ممکن است در محیط‌های داخلی و بیرونی مورد استفاده قرار گیرد، اما باید به شرایط محیطی خاص توجه داشت.

با توجه به این تفاوت‌ها، انتخاب میان PVC و ABS باید بر اساس نیازها و شرایط محیطی پروژه انجام شود. هر کدام از این متریال‌ها ممکن است برای موارد خاصی مناسب باشند، بنابراین تحقیق و مشوره با تامین کننده می‌تواند به انتخاب صحیح کمک کند.

جانکشن باکس از جنس فایبرگلاس:

جانکشن باکس از جنس فایبرگلاس یا همچنین به عنوان FRP (Fiber-Reinforced Plastic) جعبه تقسیم برق با موادی تقویت شده با الیاف گلاس‌فایبر ساخته شده است. این نوع جعبه تقسیم برق دارای ویژگی‌های خاصی است که آن را مناسب برای موارد خاصی می‌کند:

1. مقاومت به آب و شرایط محیطی: جعبه‌های تقسیم FRP مقاوم به آب و رطوبت هستند. این ویژگی آنها را مناسب برای محیط‌های بیرونی و مرطوب می‌کند. آنها معمولاً دارای درپوشهای محکمی هستند که از ورود آب و گرد و غبار به داخل جعبه جلوگیری می‌کند.
2. مقاومت به شیمیایی‌ها: مواد FRP معمولاً مقاوم به شیمیایی‌ها می‌باشند. این ویژگی به آنها اجازه می‌دهد که در معرض مواد شیمیایی خطرناک مانند اسیدها و بازها قرار گیرند.
3. مقاومت به ضربه: FRP به دلیل وجود الیاف گلاس‌فایبر دارای مقاومت خوبی به ضربه‌ها و شکستگی‌ها هستند.
4. سبک وزن: در مقایسه با برخی از مواد دیگر مانند فلز، FRP سبک‌تر است، که آن را مناسب برای مواردی می‌کند که وزن مهم باشد.
5. عایق الکتریکی: مواد FRP عایق الکتریکی هستند، که آنها را به عنوان یک انتخاب مناسب برای ایجاد جداول الکتریکی و اتصالات برقی در سیستم‌های برقی می‌سازد.
6. مقاومت به اشعه UV: برخی از جعبه‌های تقسیم FRP دارای پوشش‌های مقاوم به اشعه UV هستند که از تأثیرات ضار تابش مستقیم آفتاب جلوگیری می‌کند.

جعبه‌های تقسیم FRP معمولاً در محیط‌های صنعتی، محیط‌های خارجی، و مکان‌هایی که نیاز به مقاومت در برابر شرایط محیطی خاص دارند، مورد استفاده قرار می‌گیرند. انتخاب متریال مناسب برای جعبه تقسیم برق بستگی به نیازها و شرایط محیطی پروژه دارد.
