درجه حفاظت IP در تابلو برق چیست؟ راهنمای کامل انتخاب IP مناسب

انتخاب یک تابلو برق مناسب تنها به ابعاد، تجهیزات داخلی یا نوع طراحی آن محدود نمی‌شود. یکی از مهم‌ترین عواملی که مستقیماً بر ایمنی، طول عمر و عملکرد تجهیزات الکتریکی تأثیر می‌گذارد، درجه حفاظت IP یا Ingress Protection است. بسیاری از خرابی‌های زودهنگام تابلوهای برق به دلیل انتخاب نادرست این درجه حفاظتی رخ می‌دهد؛ به‌ویژه در محیط‌هایی که گردوغبار، رطوبت، بارندگی یا مواد خورنده وجود دارد.

تصور کنید یک تابلو برق در فضای باز نصب شده است، اما تنها در برابر تماس دست محافظت می‌شود و در مقابل نفوذ آب مقاومت کافی ندارد. در چنین شرایطی، ورود رطوبت می‌تواند باعث اتصال کوتاه، خوردگی تجهیزات، کاهش عمر قطعات و حتی توقف کامل خط تولید شود. از سوی دیگر، انتخاب درجه حفاظتی بسیار بالاتر از نیاز پروژه نیز هزینه‌های ساخت و نگهداری را افزایش می‌دهد.

به همین دلیل، آشنایی با مفهوم درجه حفاظت IP و نحوه انتخاب صحیح آن برای مهندسان، پیمانکاران، مدیران پروژه و صاحبان صنایع اهمیت ویژه‌ای دارد. در این مقاله، به‌صورت کامل با استاندارد IP، نحوه خواندن کدهای آن، تفاوت درجات مختلف و معیارهای انتخاب مناسب آشنا خواهید شد.

درجه حفاظت IP چیست؟

درجه حفاظت IP مخفف عبارت Ingress Protection یا International Protection است و میزان مقاومت محفظه تجهیزات الکتریکی را در برابر نفوذ اجسام جامد و مایعات نشان می‌دهد.

این استاندارد مشخص می‌کند که یک تابلو برق تا چه اندازه می‌تواند از تجهیزات داخلی خود در برابر عواملی مانند موارد زیر محافظت کند:

• گردوغبار
• شن و ذرات معلق
• تماس دست یا ابزار
• باران
• پاشش آب
• شست‌وشوی صنعتی
• نفوذ آب تحت فشار

به بیان ساده، هرچه درجه IP بالاتر باشد، میزان حفاظت محفظه نیز بیشتر خواهد بود. البته این موضوع به معنای مناسب بودن بالاترین درجه IP برای همه پروژه‌ها نیست؛ بلکه باید با توجه به شرایط محیطی، بهترین گزینه انتخاب شود.

استاندارد IP بر چه اساسی تعیین می‌شود؟

درجه حفاظت IP بر اساس استاندارد بین‌المللی IEC 60529 تعیین می‌شود. این استاندارد توسط کمیسیون بین‌المللی الکتروتکنیک تدوین شده و روش آزمون مقاومت تجهیزات در برابر نفوذ اجسام خارجی و آب را مشخص می‌کند.

در این استاندارد، تمامی تابلوهای برق، جعبه‌های کنترل، باکس‌های استیل، تجهیزات صنعتی و بسیاری از تجهیزات الکتریکی می‌توانند بر اساس آزمون‌های مشخص، یک درجه حفاظتی دریافت کنند.

بنابراین زمانی که روی یک تابلو برق عبارت IP65 یا IP54 مشاهده می‌کنید، این عدد صرفاً یک کد تبلیغاتی نیست، بلکه نتیجه آزمون‌های استاندارد و مشخص است.

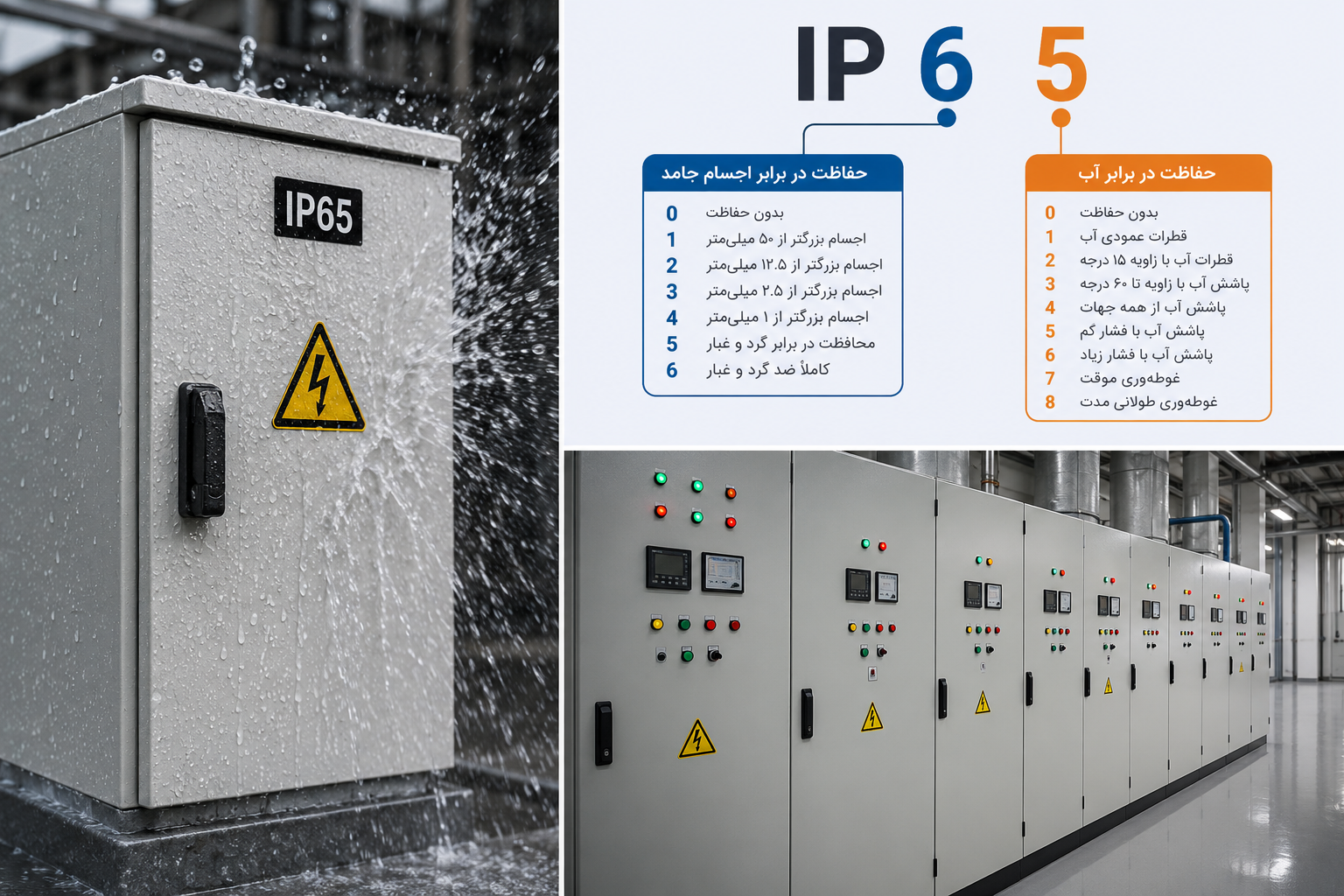

ساختار کد IP چگونه است؟

کد IP معمولاً به شکل زیر نوشته می‌شود:

IP65

این کد از دو عدد تشکیل شده است که هرکدام مفهوم متفاوتی دارند.

عدد اول چه چیزی را نشان می‌دهد؟

عدد اول میزان مقاومت محفظه در برابر نفوذ اجسام جامد و تماس افراد را مشخص می‌کند.

هرچه این عدد بزرگ‌تر باشد، حفاظت بیشتری در برابر گردوغبار و اجسام خارجی ایجاد می‌شود.

مقادیر متداول عبارت‌اند از:

• IP0X: بدون هیچ محافظتی
• IP1X: محافظت در برابر اجسام بزرگ‌تر از ۵۰ میلی‌متر
• IP2X: محافظت در برابر انگشت انسان
• IP3X: محافظت در برابر ابزار
• IP4X: محافظت در برابر سیم و اجسام کوچک
• IP5X: محافظت در برابر گردوغبار (نفوذ محدود)
• IP6X: کاملاً ضد گردوغبار

در صنایع تولیدی، کارخانه‌های سیمان، معادن و محیط‌های پرگردوغبار معمولاً استفاده از IP6X توصیه می‌شود.

عدد دوم چه چیزی را نشان می‌دهد؟

عدد دوم میزان مقاومت تابلو برق در برابر نفوذ آب را مشخص می‌کند.

مقادیر رایج شامل موارد زیر است:

• IPX0: بدون محافظت
• IPX1: قطرات عمودی آب
• IPX2: قطرات آب با زاویه کم
• IPX3: باران
• IPX4: پاشش آب
• IPX5: جت آب کم‌فشار
• IPX6: جت آب پرفشار
• IPX7: غوطه‌وری موقت
• IPX8: غوطه‌وری طولانی‌مدت

برای تابلوهای برق نصب‌شده در فضای باز، معمولاً حداقل IP55 یا IP65 مورد استفاده قرار می‌گیرد تا در برابر بارندگی و شست‌وشوی محیط مقاومت کافی داشته باشند.

چرا درجه حفاظت IP در تابلو برق اهمیت دارد؟

ممکن است در نگاه اول تصور شود که IP تنها یک عدد روی پلاک تابلو برق است، اما در عمل این شاخص یکی از مهم‌ترین عوامل تعیین‌کننده عملکرد و دوام تجهیزات الکتریکی محسوب می‌شود.

انتخاب صحیح درجه حفاظت مزایای متعددی دارد، از جمله:

• افزایش طول عمر تجهیزات داخلی تابلو برق
• جلوگیری از نفوذ گردوغبار و کاهش احتمال خرابی قطعات
• محافظت از تجهیزات در برابر رطوبت و بارندگی
• کاهش هزینه‌های تعمیر و نگهداری
• افزایش ایمنی اپراتورها
• کاهش احتمال اتصال کوتاه و آتش‌سوزی
• افزایش قابلیت اطمینان سیستم‌های برق صنعتی

به‌عنوان مثال، نصب یک تابلو برق با درجه حفاظت IP44 در محیطی که به‌صورت روزانه با آب شست‌وشو می‌شود، می‌تواند باعث ورود آب به داخل تابلو و آسیب جدی به تجهیزات شود. در مقابل، انتخاب IP65 یا IP66 در چنین محیطی، امنیت و پایداری سیستم را به‌طور قابل‌توجهی افزایش می‌دهد.

چه عواملی در انتخاب درجه IP مناسب تأثیرگذار هستند؟

انتخاب درجه حفاظت مناسب تنها بر اساس یک عدد انجام نمی‌شود، بلکه باید شرایط واقعی محیط نصب به‌دقت بررسی شود. مهم‌ترین عوامل عبارت‌اند از:

• محل نصب تابلو (فضای داخلی یا فضای باز)
• میزان گردوغبار محیط
• احتمال بارندگی یا شست‌وشوی تجهیزات
• وجود بخار، رطوبت یا مواد شیمیایی
• نوع صنعت (غذایی، دارویی، نفت و گاز، معدن، فولاد و …)
• هزینه‌های نگهداری و تعمیرات
• الزامات استانداردهای پروژه

در بسیاری از پروژه‌های صنعتی، بررسی دقیق این عوامل در همان مرحله طراحی می‌تواند از بروز هزینه‌های سنگین در آینده جلوگیری کند. به همین دلیل، انتخاب درجه حفاظت IP باید بخشی از فرآیند مهندسی و طراحی تابلو برق باشد، نه تصمیمی که صرفاً بر اساس قیمت یا موجود بودن محصول گرفته شود.

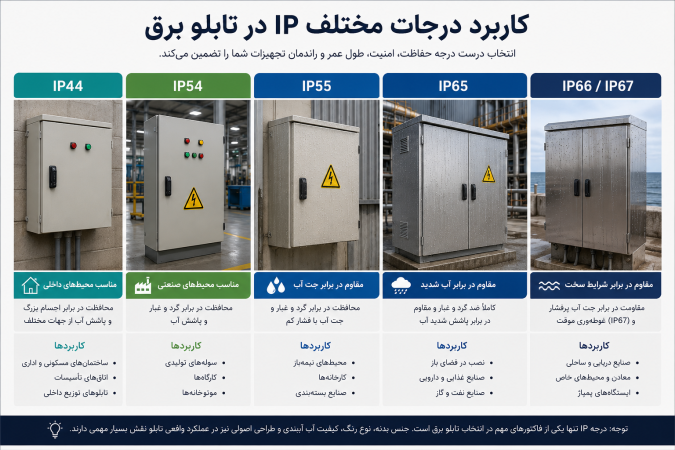

تفاوت IP54، IP55، IP65، IP66 و IP67 در تابلو برق

یکی از رایج‌ترین پرسش‌هایی که هنگام سفارش یا خرید تابلو برق مطرح می‌شود، تفاوت بین درجات مختلف IP است. بسیاری از افراد تصور می‌کنند هرچه عدد IP بزرگ‌تر باشد، بدون استثنا گزینه بهتری است؛ در حالی که انتخاب درجه حفاظت باید بر اساس شرایط واقعی محل نصب انجام شود. استفاده از IP بسیار بالا در محیطی که به آن نیاز ندارد، تنها باعث افزایش هزینه ساخت تابلو برق خواهد شد.

در ادامه، متداول‌ترین درجات حفاظت را بررسی می‌کنیم.

IP54؛ مناسب برای محیط‌های داخلی با رطوبت کم

تابلو برق با درجه حفاظت IP54 در برابر ورود گردوغبار تا حد قابل‌قبول محافظت می‌شود و همچنین در برابر پاشش آب از جهات مختلف مقاومت دارد.

این درجه معمولاً برای محیط‌هایی مانند:

• سالن‌های تولید

• موتورخانه‌ها

• اتاق‌های برق

• ساختمان‌های اداری و تجاری

مناسب است؛ البته به شرطی که تابلو در معرض شست‌وشوی مستقیم یا بارندگی قرار نگیرد.

IP55؛ گزینه‌ای مناسب برای محیط‌های نیمه‌صنعتی

درجه حفاظت IP55 نسبت به IP54 مقاومت بیشتری در برابر نفوذ آب دارد و می‌تواند در برابر جت آب با فشار کم نیز از تجهیزات داخلی محافظت کند.

کاربردهای متداول آن عبارت‌اند از:

• کارخانه‌ها

• سوله‌های صنعتی

• کارگاه‌ها

• محوطه‌های نیمه‌باز

• صنایع بسته‌بندی

اگرچه IP55 برای بسیاری از پروژه‌ها انتخاب مناسبی است، اما در محیط‌هایی با رطوبت بسیار بالا یا شست‌وشوی مداوم، بهتر است از درجات بالاتر استفاده شود.

IP65؛ یکی از پرکاربردترین درجات حفاظت در صنعت

IP65 را می‌توان یکی از محبوب‌ترین گزینه‌ها برای تابلوهای برق صنعتی دانست.

ویژگی‌های اصلی آن عبارت‌اند از:

• کاملاً ضد گردوغبار

• مقاومت در برابر پاشش شدید آب

• مناسب برای نصب در فضای باز

• محافظت مناسب از تجهیزات حساس

در بسیاری از صنایع، از جمله:

• صنایع غذایی

• صنایع دارویی

• صنایع فولاد

• پروژه‌های ساختمانی

• سیستم‌های کنترل خطوط تولید

استفاده از IP65 به‌عنوان یک استاندارد رایج شناخته می‌شود.

IP66؛ مناسب برای شرایط سخت محیطی

درجه حفاظت IP66 علاوه بر جلوگیری کامل از ورود گردوغبار، در برابر جت‌های آب با فشار بالا نیز مقاومت بسیار خوبی دارد.

این نوع تابلوها معمولاً در محیط‌هایی استفاده می‌شوند که احتمال برخورد مستقیم آب وجود دارد، مانند:

• صنایع دریایی

• اسکله‌ها

• پالایشگاه‌ها

• کارخانجات شیمیایی

• صنایع نفت و گاز

• محیط‌های قابل شست‌وشو با واترجت

IP67؛ مقاومت در برابر غوطه‌وری موقت

IP67 علاوه بر تمام ویژگی‌های IP66، در برابر غوطه‌ور شدن موقت در آب نیز مقاومت دارد.

این درجه بیشتر برای تجهیزات خاص استفاده می‌شود و در تابلوهای برق صنعتی معمولی کمتر موردنیاز است.

نمونه کاربردها:

• تجهیزات کنار استخرها

• ایستگاه‌های پمپاژ

• تجهیزات ساحلی

• برخی سیستم‌های مخابراتی

جدول مقایسه درجات حفاظت IP

چگونه درجه حفاظت مناسب تابلو برق را انتخاب کنیم؟

برای انتخاب صحیح IP باید ابتدا شرایط واقعی پروژه بررسی شود. مهم‌ترین سؤال این است که تابلو برق در چه محیطی نصب خواهد شد؟

به‌عنوان مثال، اگر تابلو در یک اتاق برق تمیز نصب شود، احتمالاً نیازی به IP65 وجود ندارد. اما اگر همان تابلو در فضای باز یا محیطی با رطوبت بالا نصب شود، انتخاب درجه پایین می‌تواند خسارت‌های قابل‌توجهی ایجاد کند.

برای انتخاب صحیح، موارد زیر را بررسی کنید:

میزان گردوغبار محیط

در کارخانه‌های سیمان، صنایع معدنی، سنگ‌شکن‌ها و کارخانه‌های تولید آرد، گردوغبار بسیار زیاد است. در چنین شرایطی، استفاده از IP65 یا IP66 انتخاب منطقی‌تری خواهد بود.

میزان تماس با آب

آیا تابلو تنها در معرض بارندگی قرار دارد یا به‌صورت روزانه شست‌وشو می‌شود؟

اگر شست‌وشوی صنعتی انجام می‌شود، بهتر است حداقل از IP65 استفاده شود.

محل نصب

تابلوهای نصب‌شده در فضای داخلی معمولاً به درجه حفاظتی پایین‌تری نیاز دارند، اما تابلوهای Outdoor باید در برابر شرایط جوی، باران، نور خورشید، گردوغبار و تغییرات دما مقاومت کافی داشته باشند.

نوع صنعت

هر صنعت شرایط محیطی خاص خود را دارد.

برای مثال:

• صنایع غذایی نیازمند شست‌وشوی مداوم تجهیزات هستند.

• صنایع نفت و گاز با رطوبت، مواد خورنده و شرایط سخت محیطی مواجه‌اند.

• صنایع معدنی دارای گردوغبار بسیار زیاد هستند.

• صنایع دارویی نیازمند رعایت الزامات بهداشتی و جلوگیری از ورود آلودگی هستند.

به همین دلیل، نمی‌توان برای همه صنایع یک درجه حفاظت یکسان پیشنهاد کرد.

آیا IP بالاتر همیشه بهتر است؟

یکی از باورهای اشتباه این است که باید همیشه بالاترین درجه حفاظت را انتخاب کرد.

در واقع، انتخاب بیش از نیاز می‌تواند مشکلاتی ایجاد کند، از جمله:

• افزایش هزینه ساخت تابلو

• قیمت بالاتر متعلقات و آب‌بندی

• وزن بیشتر تابلو

• پیچیدگی بیشتر در تعمیرات و سرویس

• افزایش زمان تولید

بنابراین بهترین انتخاب، درجه حفاظتی است که دقیقاً با شرایط پروژه مطابقت داشته باشد.

اشتباهات رایج در انتخاب درجه حفاظت IP

در بسیاری از پروژه‌ها، انتخاب نادرست IP باعث کاهش عمر تجهیزات و افزایش هزینه‌های تعمیر می‌شود. برخی از رایج‌ترین اشتباهات عبارت‌اند از:

انتخاب تنها بر اساس قیمت

گاهی برای کاهش هزینه اولیه، تابلویی با IP پایین‌تر انتخاب می‌شود. این تصمیم ممکن است در کوتاه‌مدت اقتصادی به نظر برسد، اما در بلندمدت هزینه‌های ناشی از خرابی تجهیزات بسیار بیشتر خواهد بود.

نادیده گرفتن شرایط محیطی

محیط نصب ممکن است در طول سال تغییر کند. برای مثال، یک تابلو در تابستان خشک است اما در زمستان در معرض بارندگی یا رطوبت شدید قرار می‌گیرد. این موضوع باید از ابتدا در طراحی لحاظ شود.

توجه نکردن به آینده پروژه

در برخی پروژه‌ها، خطوط تولید توسعه پیدا می‌کنند یا شرایط بهره‌برداری تغییر می‌کند. انتخاب درجه حفاظتی مناسب با درنظر گرفتن توسعه آینده می‌تواند از تعویض زودهنگام تابلو جلوگیری کند.

تصور اینکه IP جایگزین نگهداری است

حتی اگر تابلو برق دارای درجه حفاظت IP66 باشد، همچنان نیاز به بازدیدهای دوره‌ای، بررسی آب‌بندی، سلامت واشرها و کنترل وضعیت درب‌ها وجود دارد. نگهداری صحیح، نقش مهمی در حفظ عملکرد واقعی درجه حفاظت دارد.

نقش کیفیت ساخت تابلو برق در حفظ درجه حفاظت IP

بسیاری از افراد تصور می‌کنند که تنها درج عبارت IP65 یا IP66 روی پلاک تابلو برق، تضمین‌کننده عملکرد آن است؛ در حالی که در عمل، کیفیت ساخت تابلو نقش تعیین‌کننده‌ای در حفظ این درجه حفاظت دارد.

اگرچه طراحی اولیه بر اساس استاندارد انجام می‌شود، اما کوچک‌ترین ایراد در فرآیند تولید یا مونتاژ می‌تواند باعث کاهش سطح حفاظت واقعی تابلو شود. برای مثال، استفاده از واشرهای بی‌کیفیت، جوشکاری نامناسب، پانچ غیراصولی یا نصب نادرست تجهیزات، مسیر نفوذ گردوغبار و رطوبت را باز می‌کند و عملاً درجه حفاظت اعلام‌شده را بی‌اثر می‌سازد.

به همین دلیل، هنگام سفارش تابلو برق تنها نباید به عدد IP توجه کرد؛ بلکه باید از کیفیت ساخت، دقت مونتاژ، جنس بدنه، نوع رنگ، یراق‌آلات و نحوه آب‌بندی نیز اطمینان حاصل کرد.

چگونه عمر تابلو برق با درجه حفاظت مناسب افزایش پیدا می‌کند؟

انتخاب صحیح درجه حفاظت IP تنها برای جلوگیری از ورود آب یا گردوغبار نیست؛ بلکه به شکل مستقیم بر هزینه‌های نگهداری و عمر تجهیزات نیز تأثیر می‌گذارد.

یک تابلو برق که متناسب با شرایط محیطی طراحی شده باشد، مزایای زیر را به همراه خواهد داشت:

• کاهش احتمال اتصال کوتاه

• افزایش عمر کلیدها، کنتاکتورها و تجهیزات کنترلی

• جلوگیری از زنگ‌زدگی و خوردگی قطعات فلزی

• کاهش دفعات تعمیر و تعویض تجهیزات

• افزایش پایداری سیستم برق

• کاهش توقف خطوط تولید

• افزایش ایمنی اپراتورها

در بسیاری از کارخانه‌ها، هزینه ناشی از توقف تولید به دلیل خرابی تابلو برق، چندین برابر قیمت اولیه ساخت تابلو است. بنابراین انتخاب صحیح درجه حفاظت، یک سرمایه‌گذاری بلندمدت محسوب می‌شود.

هنگام سفارش تابلو برق به چه نکاتی توجه کنیم؟

اگر قصد سفارش تابلو برق صنعتی دارید، پیش از انتخاب درجه حفاظت IP بهتر است اطلاعات زیر را در اختیار سازنده قرار دهید:

• محل دقیق نصب تابلو (داخلی یا فضای باز)

• میزان گردوغبار محیط

• احتمال تماس مستقیم با آب یا بارندگی

• وجود بخار، مواد شیمیایی یا گازهای خورنده

• دمای محیط

• نوع صنعت و فرآیند تولید

• نیاز به شست‌وشوی دوره‌ای تجهیزات

• استانداردهای موردنیاز پروژه

ارائه این اطلاعات به سازنده کمک می‌کند تا علاوه بر انتخاب درجه حفاظت مناسب، جنس بدنه، نوع رنگ، ضخامت ورق، سیستم آب‌بندی و تجهیزات جانبی را نیز متناسب با شرایط پروژه طراحی کند.

جمع‌بندی

درجه حفاظت IP یکی از مهم‌ترین شاخص‌ها در طراحی و انتخاب تابلو برق صنعتی است و نشان می‌دهد محفظه تا چه اندازه در برابر نفوذ گردوغبار، اجسام خارجی و آب مقاوم است.

انتخاب صحیح این درجه، علاوه بر افزایش ایمنی و طول عمر تجهیزات، هزینه‌های تعمیر و نگهداری را کاهش داده و از توقف‌های ناخواسته خطوط تولید جلوگیری می‌کند.

در مقابل، انتخاب نادرست IP می‌تواند باعث نفوذ رطوبت، خوردگی تجهیزات، کاهش عمر قطعات و حتی بروز خسارت‌های سنگین شود.

به همین دلیل، توصیه می‌شود پیش از سفارش تابلو برق، شرایط محیطی پروژه به‌دقت بررسی شده و درجه حفاظت متناسب با آن انتخاب شود. در بسیاری از پروژه‌ها، مشورت با یک مجموعه متخصص در زمینه طراحی و ساخت تابلو برق می‌تواند از بروز هزینه‌های اضافی در آینده جلوگیری کند.

سوالات متداول

درجه حفاظت IP در تابلو برق چیست؟

درجه حفاظت IP استانداردی بین‌المللی است که میزان مقاومت تابلو برق در برابر نفوذ گردوغبار، اجسام جامد و آب را مشخص می‌کند.

تفاوت IP54 و IP65 چیست؟

در IP54 امکان نفوذ محدود گردوغبار وجود دارد و تابلو تنها در برابر پاشش آب محافظت می‌شود، اما IP65 کاملاً در برابر گردوغبار آب‌بندی شده و در برابر پاشش شدید آب نیز مقاومت بالایی دارد.

برای تابلو برق نصب‌شده در فضای باز چه درجه حفاظتی مناسب است؟

در اغلب پروژه‌ها، حداقل IP65 برای تابلوهای نصب‌شده در فضای باز پیشنهاد می‌شود؛ البته در محیط‌های بسیار سخت ممکن است استفاده از IP66 یا بالاتر ضروری باشد.

آیا IP66 بهتر از IP65 است؟

از نظر میزان حفاظت در برابر آب، IP66 مقاومت بیشتری نسبت به IP65 دارد. با این حال، انتخاب بین آن‌ها باید بر اساس شرایط محیطی و نیاز واقعی پروژه انجام شود، نه صرفاً بالاتر بودن عدد IP.

آیا درجه حفاظت IP بر قیمت تابلو برق تأثیر دارد؟

بله. هرچه درجه حفاظت بالاتر باشد، معمولاً هزینه ساخت تابلو نیز افزایش پیدا می‌کند؛ زیرا به آب‌بندی دقیق‌تر، یراق‌آلات باکیفیت‌تر و فرآیند تولید حساس‌تری نیاز دارد.

آیا پس از نصب می‌توان درجه حفاظت تابلو برق را افزایش داد؟

در برخی موارد با تعویض واشرها، گلندها یا ایجاد تغییرات محدود می‌توان وضعیت آب‌بندی را بهبود بخشید، اما در اغلب پروژه‌ها دستیابی به درجه حفاظت بالاتر نیازمند طراحی و ساخت مجدد تابلو است.

آیا درجه حفاظت IP به معنای ضدآب بودن کامل تابلو برق است؟

خیر. هر درجه IP میزان مشخصی از مقاومت در برابر آب را نشان می‌دهد. برای مثال، IP65 در برابر پاشش شدید آب مقاوم است، اما برای غوطه‌ور شدن در آب طراحی نشده است.

چرا انتخاب سازنده متخصص اهمیت دارد؟

حتی اگر مناسب‌ترین درجه حفاظت برای پروژه انتخاب شود، کیفیت ساخت تابلو برق نقش تعیین‌کننده‌ای در عملکرد واقعی آن دارد. استفاده از ورق مناسب، جوشکاری دقیق، آب‌بندی استاندارد، یراق‌آلات باکیفیت و کنترل نهایی مطابق استانداردها، عواملی هستند که تضمین می‌کنند درجه حفاظت اعلام‌شده در شرایط واقعی نیز حفظ شود.

اگر برای پروژه خود به طراحی، ساخت یا مشاوره در انتخاب تابلو برق صنعتی نیاز دارید، کارشناسان تکین تابلو می‌توانند با بررسی شرایط محیطی و الزامات پروژه، مناسب‌ترین راهکار را برای شما پیشنهاد دهند.
