تابلو برق یکی از مهمترین اجزای هر سیستم الکتریکی و صنعتی محسوب میشود. از کارخانههای بزرگ و خطوط تولید گرفته تا ساختمانهای اداری، تجاری و مسکونی، تابلوهای برق نقش اساسی در توزیع، کنترل و حفاظت انرژی الکتریکی دارند. طراحی و ساخت صحیح تابلو برق نه تنها باعث افزایش بهرهوری سیستم میشود، بلکه ایمنی تجهیزات و کاربران را نیز تضمین میکند.
امروزه با پیچیدهتر شدن فرآیندهای صنعتی و افزایش نیاز به اتوماسیون، اهمیت طراحی اصولی تابلو برق بیش از گذشته احساس میشود. یک تابلو برق استاندارد باید علاوه بر رعایت الزامات فنی، مطابق با استانداردهای بینالمللی طراحی و ساخته شود تا عملکردی مطمئن و پایدار داشته باشد.
در این مقاله به صورت جامع با اصول طراحی، مراحل ساخت، استانداردها، تجهیزات مورد نیاز و نکات مهم در ساخت تابلو برق استاندارد آشنا خواهیم شد.
تابلو برق محفظهای است که تجهیزات الکتریکی مختلف از جمله کلیدها، فیوزها، کنتاکتورها، رلهها، تجهیزات حفاظتی و کنترلی در آن نصب میشوند. وظیفه اصلی تابلو برق مدیریت، کنترل، توزیع و حفاظت از انرژی الکتریکی است.
تابلوهای برق بر اساس کاربرد به انواع مختلفی تقسیم میشوند که هر یک دارای طراحی و تجهیزات خاص خود هستند.
طراحی اصولی و استاندارد تابلو برق مزایای متعددی دارد که عبارتند از:
طراحی صحیح باعث جلوگیری از اتصال کوتاه، برقگرفتگی، آتشسوزی و آسیب به تجهیزات میشود.
چیدمان مناسب تجهیزات و تهویه صحیح باعث کاهش استهلاک قطعات میشود.
در یک تابلو استاندارد تمامی تجهیزات دارای شمارهگذاری و مستندسازی دقیق هستند.
استفاده از تجهیزات مناسب و طراحی مهندسی شده باعث کاهش هزینههای تعمیرات و توقف تولید میشود.
تابلو برق استاندارد موجب افزایش پایداری و بهرهوری سیستم الکتریکی میشود.
یکی از مهمترین بخشهای طراحی تابلو برق، رعایت استانداردهای معتبر جهانی است.
این استاندارد مهمترین مرجع طراحی و ساخت تابلوهای فشار ضعیف محسوب میشود و الزامات زیر را مشخص میکند:
این استاندارد مربوط به تجهیزات الکتریکی ماشینآلات صنعتی است.
این استاندارد درجه حفاظت یا IP تجهیزات را تعیین میکند.
نمونهها:
مربوط به تجهیزات کلیدزنی و حفاظت مدارها است.
اولین مرحله، بررسی دقیق نیازهای پروژه است.
اطلاعات مورد نیاز شامل:
این اطلاعات پایه طراحی صحیح را تشکیل میدهند.
پس از جمعآوری اطلاعات، نقشههای فنی تهیه میشوند.
نقشهها شامل:
تهیه نقشههای دقیق از بروز خطا در مراحل ساخت جلوگیری میکند.
انتخاب تجهیزات باید بر اساس محاسبات مهندسی انجام شود.
مهمترین تجهیزات عبارتند از:
برای حفاظت مدار در برابر اضافه بار و اتصال کوتاه استفاده میشود.
حفاظت مدارهای فرعی را بر عهده دارد.
برای قطع و وصل بارهای الکتریکی مورد استفاده قرار میگیرد.
از موتور در برابر اضافه بار محافظت میکند.
جهت کنترل سرعت موتورهای الکتریکی استفاده میشود.
برای اتوماسیون صنعتی و کنترل فرآیندها کاربرد دارد.
در این مرحله ابعاد و ساختار فیزیکی تابلو مشخص میشود.
موارد مهم:
طراحی مکانیکی مناسب باعث افزایش ایمنی و سهولت نگهداری میشود.
بدنه تابلو نقش مهمی در حفاظت تجهیزات دارد.
رایجترین نوع تابلو برق صنعتی است.
مزایا:
در محیطهای مرطوب و خورنده استفاده میشود.
مناسب محیطهای بیرونی و شرایط آب و هوایی سخت است.

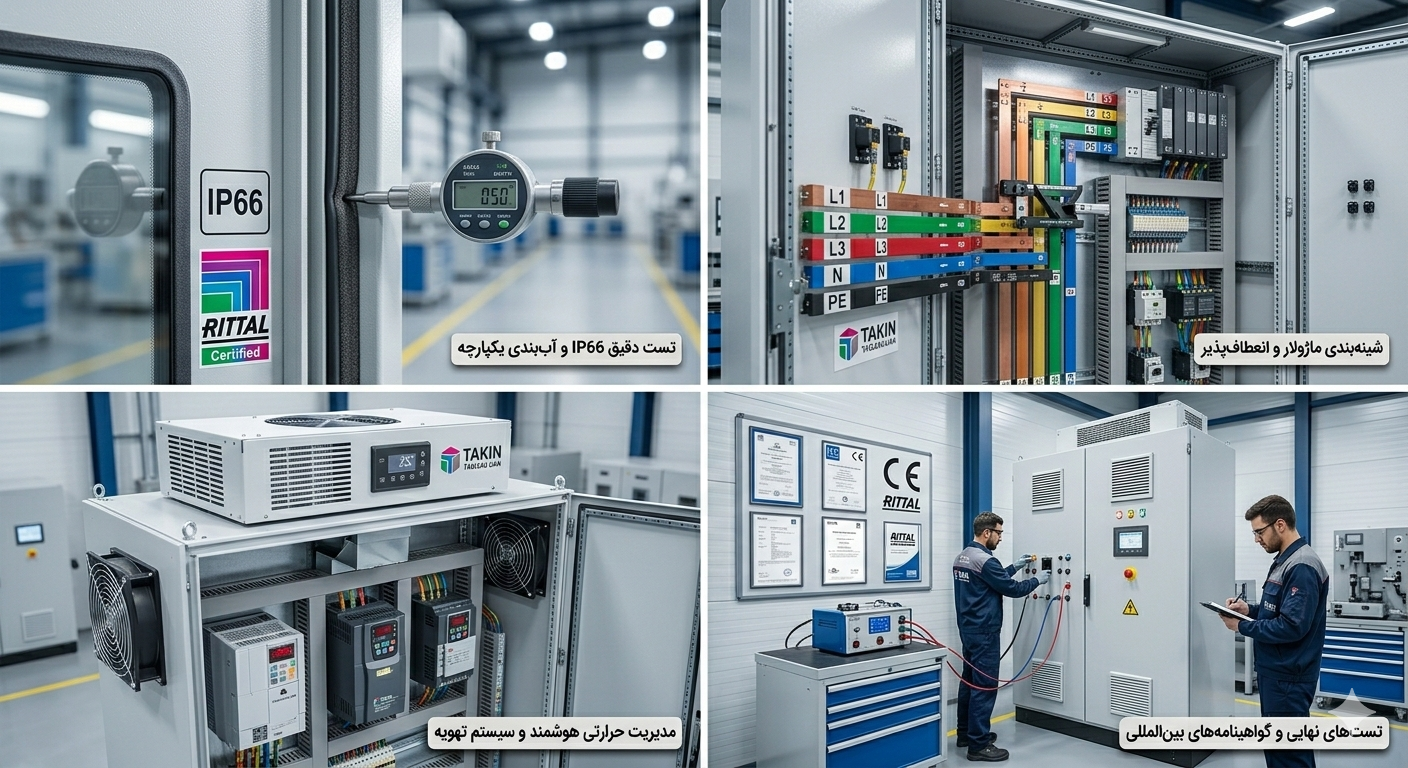

چیدمان تجهیزات باید بر اساس اصول مهندسی انجام شود.
مدارهای قدرت و کنترل باید از یکدیگر تفکیک شوند.
بین تجهیزات باید فضای کافی برای تهویه و تعمیرات وجود داشته باشد.
تجهیزات مولد حرارت نباید در کنار تجهیزات حساس قرار گیرند.
تمام قطعات باید به راحتی قابل دسترسی باشند.

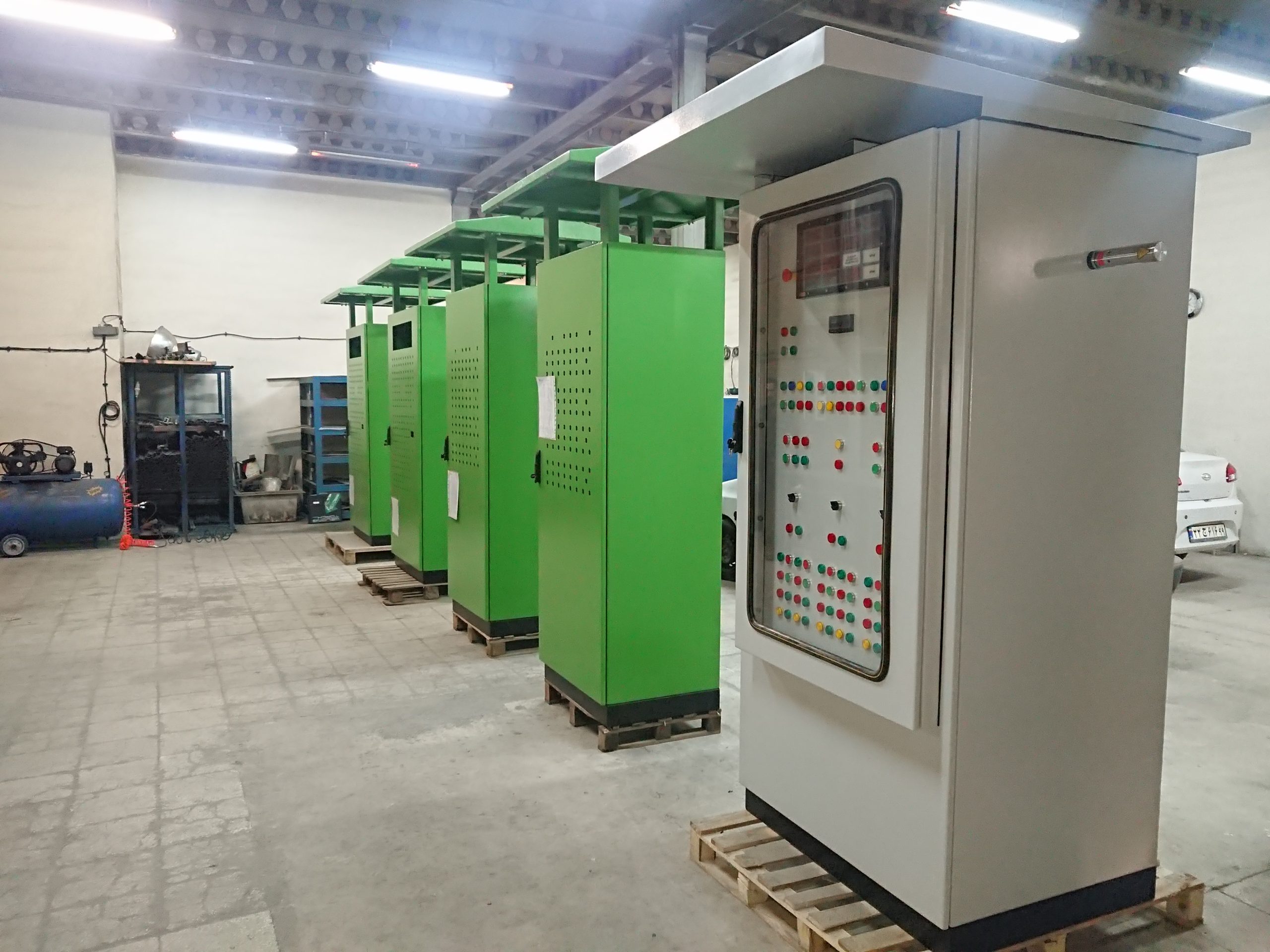

ابتدا بدنه بر اساس نقشه ساخته میشود.
رنگ پودری الکترواستاتیک معمولاً بهترین گزینه برای تابلوهای صنعتی است.
تمام تجهیزات طبق نقشه جانمایی نصب میشوند.
سیمکشی باید با رعایت استانداردها انجام شود.
اصول مهم:
تمام ورودیها و خروجیها باید از طریق ترمینال انجام شوند.
قبل از تحویل تابلو باید تستهای مختلفی انجام شود.
بررسی موارد زیر:
اطمینان از صحت اتصالات داخلی.
بررسی مقاومت عایقی تجهیزات و سیمکشی.
کنترل عملکرد صحیح کلیه تجهیزات.
بررسی عملکرد کلیدها و تجهیزات حفاظتی.
رعایت نکات ایمنی اهمیت بسیار زیادی دارد.
مهمترین موارد:
استفاده از تجهیزات نامتناسب باعث کاهش عمر سیستم میشود.
افزایش دمای داخل تابلو میتواند منجر به خرابی تجهیزات شود.
باعث افزایش خطا و مشکلات تعمیراتی میشود.
نگهداری و تعمیرات را دشوار میکند.
ریسک خرابی و حوادث را افزایش میدهد.
با پیشرفت فناوری، تابلوهای برق نیز هوشمندتر شدهاند.
روندهای جدید شامل:
این فناوریها موجب افزایش بهرهوری و کاهش هزینههای عملیاتی میشوند.
طراحی و ساخت تابلو برق استاندارد فرآیندی تخصصی است که نیازمند دانش فنی، تجربه عملی و رعایت استانداردهای بینالمللی است. از مرحله جمعآوری اطلاعات و طراحی نقشهها تا انتخاب تجهیزات، مونتاژ، سیمکشی و تست نهایی، هر بخش نقش مهمی در عملکرد و ایمنی سیستم دارد.
استفاده از تجهیزات باکیفیت، رعایت استانداردهای IEC، اجرای اصول مهندسی در جانمایی تجهیزات و انجام تستهای نهایی، از مهمترین عوامل موفقیت در ساخت تابلو برق استاندارد هستند. سازمانها و صنایع با سرمایهگذاری در طراحی اصولی تابلو برق میتوانند ایمنی، بهرهوری و طول عمر تجهیزات خود را به میزان قابل توجهی افزایش دهند.
