تابلو برق پیانویی |  تکین تابلو

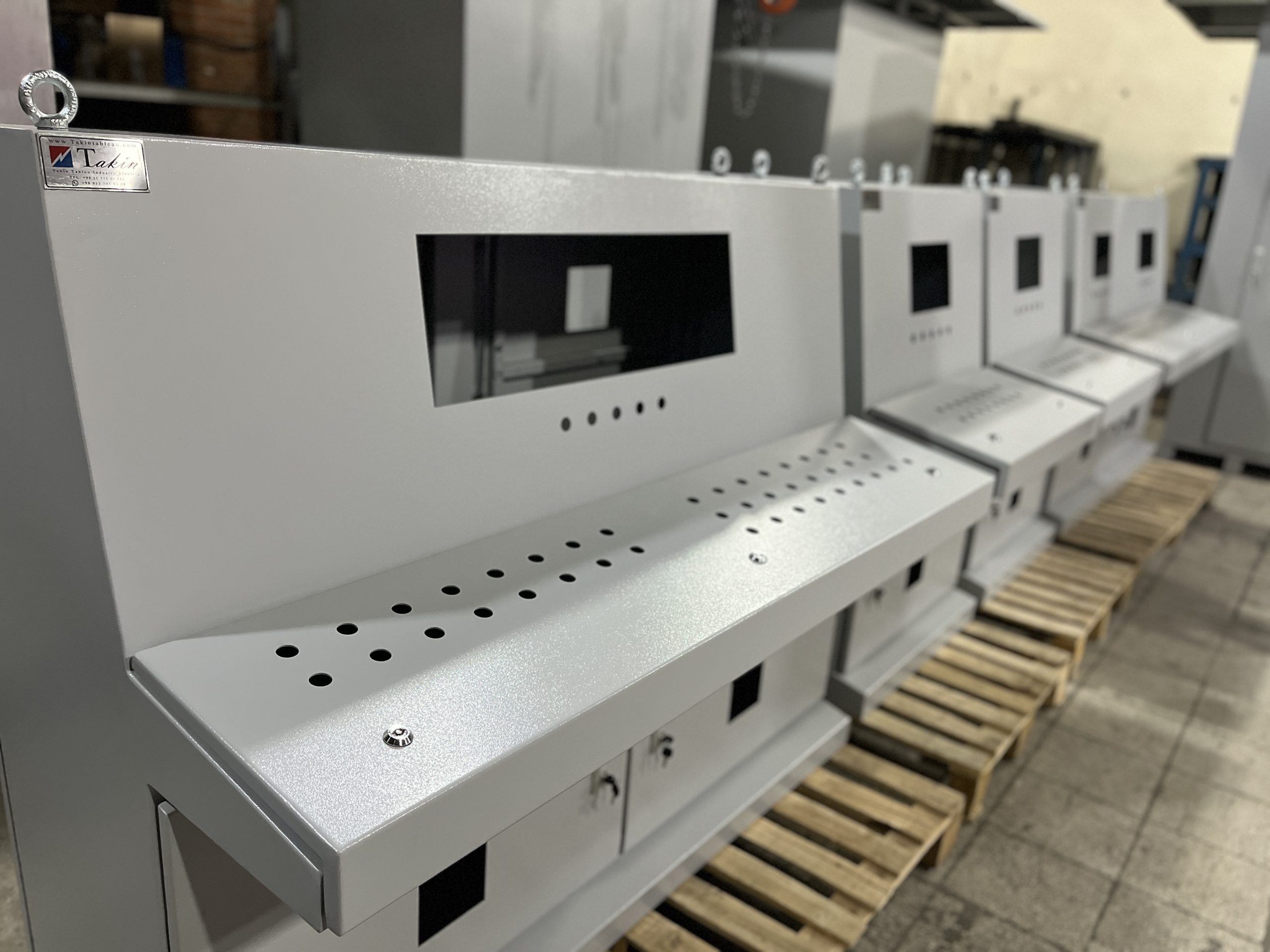

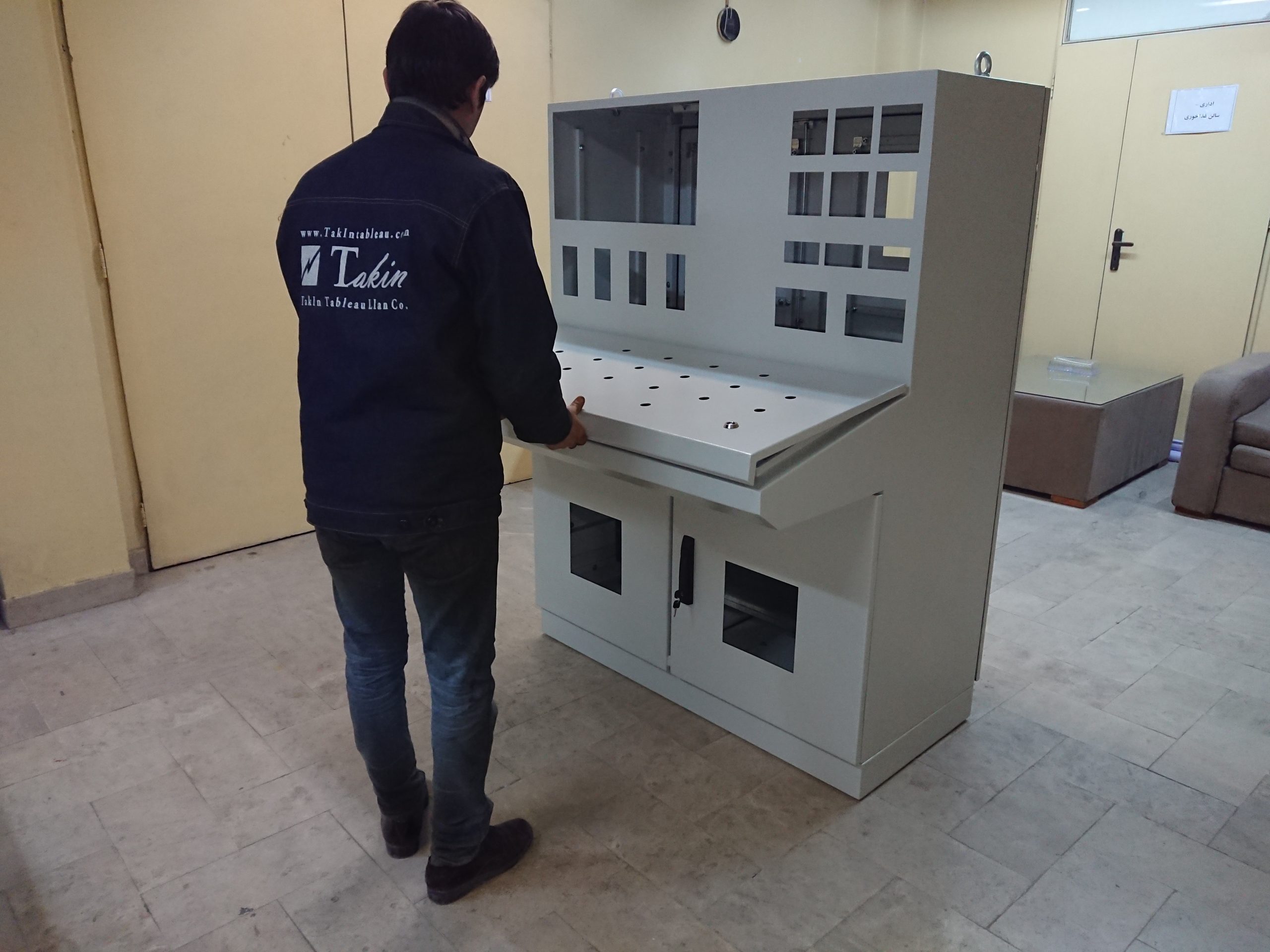

تابلو برق پیانویی، در طراحی استاندارد خود، معمولاً از سه بخش مجزا و در عین حال کاملاً یکپارچه تشکیل شده است که هر بخش وظایف مشخصی را بر عهده دارد:

1. بخش پایین (کابین اصلی / محفظه تجهیزات قدرت)

این بخش، که معمولاً بزرگ‌ترین قسمت تابلو است، حکم قلب سیستم را دارد. در اینجا، تجهیزات اصلی قدرت، حفاظت و کنترل که حجم بیشتری دارند و ممکن است نیاز به دسترسی کمتر اما سرویس و نگهداری دوره‌ای داشته باشند، نصب می‌شوند. این تجهیزات شامل:

• کلیدهای اتوماتیک (MCCB / ACB): برای قطع و وصل اصلی جریان و حفاظت مدار در برابر اتصال کوتاه و اضافه بار.

• کلیدهای مینیاتوری (MCB): برای حفاظت مدارهای فرعی و روشنایی.

• کنتاکتورها و رله‌های حرارتی: برای کنترل موتورها و سایر مصرف‌کننده‌های بزرگ و حفاظت آن‌ها در برابر اضافه بار.

• PLC (Programmable Logic Controller): مغز متفکر سیستم اتوماسیون که برنامه‌های کنترلی را اجرا می‌کند. تکین تابلو از PLCهای برندهای معتبر جهانی مانند Siemens، Allen-Bradley، Delta و … با توجه به نیاز پروژه استفاده می‌کند.

• اینورترها (VFD – Variable Frequency Drive): برای کنترل سرعت و گشتاور موتورهای AC، که به بهینه‌سازی مصرف انرژی و بهبود فرآیندهای تولید کمک می‌کنند.

• سافت استارترها (Soft Starter): برای راه‌اندازی نرم موتورها و کاهش جریان هجومی در لحظه شروع به کار.

• تجهیزات ارتینگ و نول (Busbars): برای توزیع ایمن جریان و حفاظت در برابر برق‌گرفتگی.

• ترمینال بلوک‌ها و گلندهای کابل: برای اتصال و مدیریت کابل‌های ورودی و خروجی.

• ترانسفورماتورهای تغذیه کنترل: برای تامین ولتاژ مورد نیاز مدارهای کنترل.

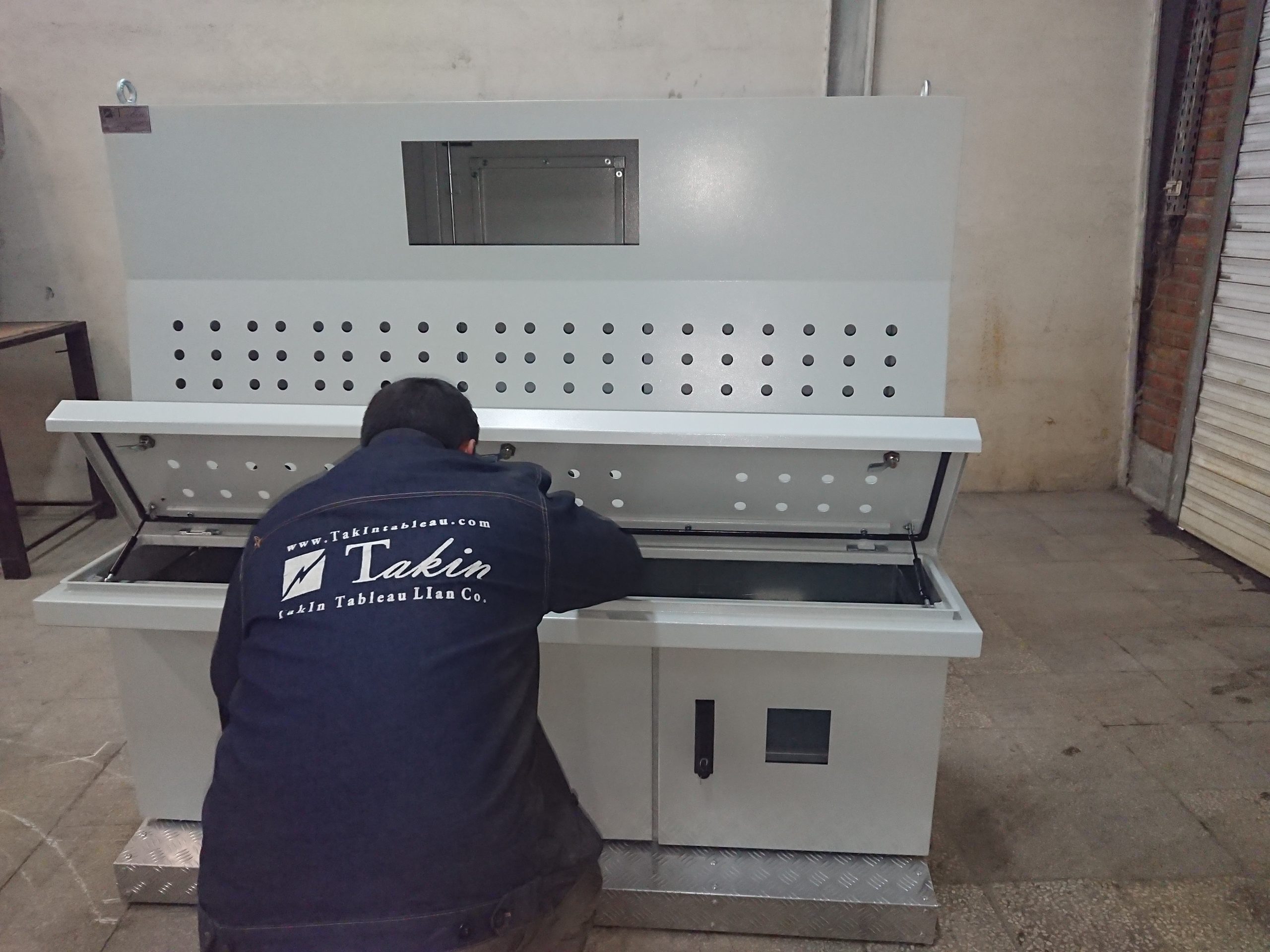

2. صفحه زیردست اپراتور (پنل فرمان شیب‌دار)

این بخش، ویژگی اصلی و تمایزدهنده تابلو برق پیانویی است. این پنل به صورت مایل و در ارتفاع مناسبی قرار می‌گیرد تا اپراتور بتواند به راحتی به تمامی کلیدهای فرمان دسترسی داشته باشد. این بخش شامل:

• شستی‌های استارت، استپ و توقف اضطراری (Emergency Stop): کلیدهای اصلی برای شروع، توقف عادی و توقف فوری سیستم. شستی‌های قارچی قرمز رنگ (توقف اضطراری) به وضوح قابل تشخیص و در دسترس هستند.

• کلیدهای سلکتوری (Selector Switches): برای انتخاب حالت‌های مختلف کارکرد سیستم (مانند حالت دستی/اتوماتیک، سرعت کم/زیاد). این کلیدها می‌توانند دو حالته، سه حالته یا بیشتر باشند.

• پتانسیومترها و جوی‌استیک‌ها: در مواردی که نیاز به تنظیم پیوسته پارامترها مانند سرعت یا موقعیت باشد، از این قطعات استفاده می‌شود.

• چراغ‌های سیگنال (Pilot Lamps): برای نمایش وضعیت‌های مختلف سیستم مانند روشن/خاموش بودن، وضعیت هشدار، خطا و … از چراغ‌های رنگی مختلف استفاده می‌شود (مانند سبز برای روشن، قرمز برای خطا، زرد برای هشدار).

• سوئیچ‌های انتخاب ولتاژ/جریان: برای اندازه‌گیری پارامترهای مختلف از طریق یک دستگاه.

• تجهیزات ایمنی و قفل‌های اضطراری: برای جلوگیری از دسترسی افراد غیرمجاز یا قطع اضطراری مدار در شرایط خاص.

3. قسمت بالایی تابلو (پنل نمایشگر و نظارت)

این بخش معمولاً در بالاترین قسمت تابلو قرار دارد و به گونه‌ای طراحی شده است که اطلاعات حیاتی سیستم در راستای دید اپراتور باشد. تمرکز این بخش بر روی نظارت و نمایش داده‌ها است:

• آمپرمترها، ولت‌مترها و فرکانس‌مترهای تابلویی: برای نمایش لحظه‌ای جریان، ولتاژ و فرکانس سیستم. هم از نوع آنالوگ و هم دیجیتال می‌توان استفاده کرد.

• پنل‌های کنترلی HMI (Human-Machine Interface): صفحات لمسی گرافیکی که اپراتور می‌تواند از طریق آن‌ها با PLC و سایر تجهیزات ارتباط برقرار کند، وضعیت فرآیند را مشاهده کند، پارامترها را تغییر دهد و آلارم‌ها را مدیریت کند. تکین تابلو از HMIهای با کیفیت بالا با قابلیت برنامه‌ریزی پیشرفته استفاده می‌کند.

• نمایشگرهای تخصصی: مانند نمایشگرهای دما، فشار، شمارنده‌ها، تایمرها و … که بسته به نوع کاربرد تابلو نصب می‌شوند.

• آژیرها و بوق‌ها: برای اعلام هشدارهای صوتی در مواقع اضطراری یا بروز خطا.

• تجهیزات شبکه صنعتی: مانند سوئیچ‌های اترنت صنعتی برای ارتباط HMI و PLC با شبکه کارخانه.
