تابلو برق فشار متوسط چیست؟
تابلو برق فشار متوسط تجهیزاتی است که برای مدیریت و توزیع انرژی الکتریکی در ولتاژهای متوسط (معمولاً بین 1 تا 36 کیلوولت) طراحی شده است. این تابلوها در تأمین برق صنعتی و شهری، نقش حیاتی دارند و به ایمنی و کنترل بهتر سیستمهای برقی کمک میکنند. شرکت تکین تابلو با تولید تابلوهای برق فشار متوسط باکیفیت، نیازهای متنوع مشتریان را پاسخ میدهد.
تعریف و اهمیت در صنعت برق
تابلوهای برق فشار متوسط یکی از ارکان کلیدی در صنعت برق محسوب میشوند. این تابلوها امکان کنترل و حفاظت از تجهیزات الکتریکی را فراهم میکنند و از نوسانات و خطرات برق جلوگیری میکنند. نقش اصلی این تابلوها در افزایش ایمنی و بهینهسازی مصرف انرژی است. تکین تابلو با ارائه راهکارهای پیشرفته، به صنعت برق کشور خدمترسانی میکند.
ولتاژهای پوششی تابلوهای فشار متوسط
تابلوهای برق فشار متوسط معمولاً برای ولتاژهای بین 1 کیلوولت تا 36 کیلوولت طراحی میشوند. این محدوده ولتاژی برای توزیع برق در صنایع بزرگ، نیروگاهها، و تأسیسات شهری ایدهآل است. تکین تابلو با رعایت استانداردهای جهانی، تابلوهایی با توان تحمل ولتاژهای مختلف تولید میکند تا تمامی نیازهای مشتریان را برآورده سازد.
انواع تابلو برق فشار متوسط:
تابلو GIS و AIS
تابلو GIS (گاز عایقشده) با استفاده از گاز SF6 بهعنوان عایق، برای فضاهای کوچک و حساس ایدهآل است. تابلو AIS (عایقبندی هوا) از هوا بهعنوان عایق استفاده کرده و بیشتر در محیطهای باز یا فضاهای وسیع کاربرد دارد. تکین تابلو با تولید این دو نوع تابلو، پاسخگوی نیازهای خاص مشتریان است.
تابلو خلأ (Vacuum) و گازی (SF6)
تابلوهای خلأ برای قطع و وصل مدار از محفظه خلأ بهره میبرند که مناسب محیطهای صنعتی با آلودگی بالا است. در مقابل، تابلوهای گازی (SF6) برای کاربردهای حساس و فضای محدود طراحی شدهاند. هر دو نوع با کیفیت بالا توسط تکین تابلو تولید و عرضه میشوند.

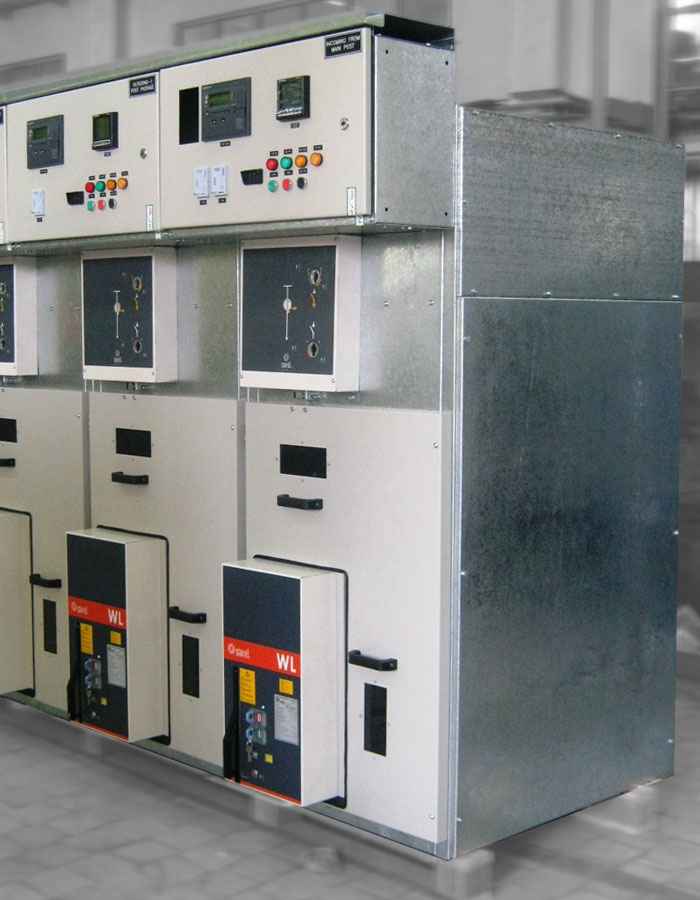

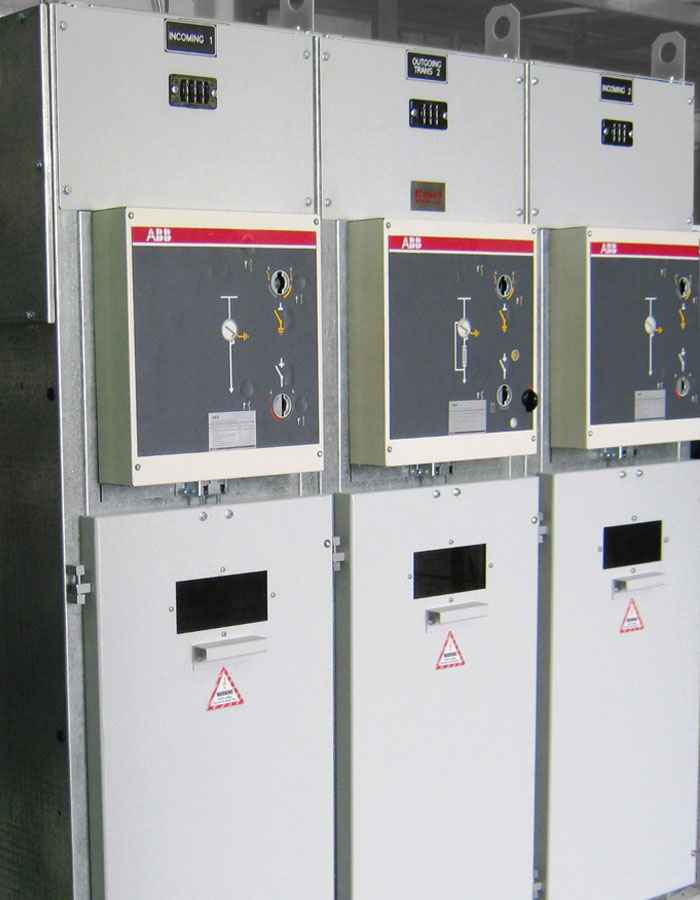

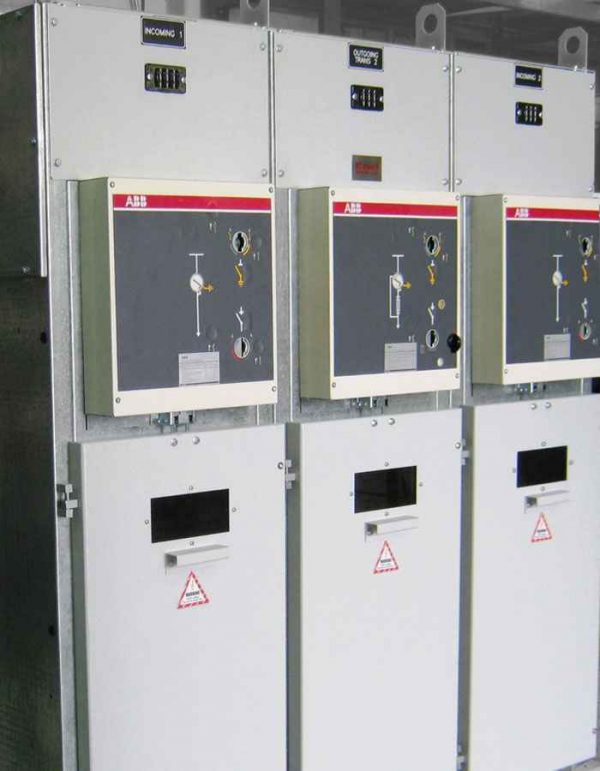

تابلوهای برق فشار متوسط کامپکت
تابلو های برق فشار متوسط کامپکت به صورت مجموع C+C+V+M . C+C+V . C+C+F از نوع (Air Insulated Swich) AIS تولید می گردد.
- (C) سلول محهز به سکسیونر قابل قطع SF6-630A قابل قطع زیر بار با سکسیونر ارت و دارای قابلیت نصب موتور .
- (F) سلول مجهز به سکسیونر قابل قطع فیوزدار SF6-630A قابل قطع زیربار با فیدرهای 20KV و سکسیونر ارت خروجی و قابلیت نصب موتور و مجهز به سیستم TRIP COIL می باشد.
- V)) سلول مجهز به سکسیونر قابل قطع و دیژنگتور گازی یا خلاء موتوردار 630A ورله ثانویه با 3 عدد ترانس جریان حفاظتی
- (M) سلول مجهز به لوازم اندازه گیری 2 عدد ترانس ولتاژ 3 عدد ترانس جریان
- سلول های قابل قطع زیر بار دارای نشانگر ولتاژ سه فاز هستند.
- سلولهای F،C با ابعاد 37/5*100*160cm(wxdxh) و سلولهای M،V با ابعاد 75*100*160cm(wxdxh) ساخته می شوند .
- ما بین درب تابلو و سیستم ارت ، اینترلاکی موجود می باشد که از باز شدن درب در زمان برق دار بودن تابلو جلوگیری می کند .
- بدنه تابلو برق فشار متوسط کامپکت از ورق گالوانیزه ساخته می شود و درب تابلوها با RAL7032 رنگ می شود .
- تمامی شینه های مسی در تابلوها ی فشار متوسط با روکش عایقی 20KV عایق می شوند .
مزایا و معایب هر نوع
- تابلو GIS فضای کمی اشغال میکند و ایمنی بالایی دارد، اما هزینه تعمیر و نگهداری بالاست.
- تابلو AIS هزینه کمتری دارد و تعمیر آن سادهتر است، اما فضای بیشتری نیاز دارد. تابلو خلأ طول عمر بالایی دارد و سازگار با محیط زیست است، اما برای ولتاژهای خاص محدودیت دارد.
- تابلو گازی بسیار مطمئن است اما هزینه اولیه بیشتری دارد. تکین تابلو بهترین مشاوره و تجهیزات را برای انتخاب مناسب ارائه میدهد.
اجزای اصلی تابلو برق فشار متوسط
دژنکتورها (Breaker)
دژنکتورها بهعنوان اصلیترین بخش تابلو برق فشار متوسط، برای حفاظت از تجهیزات و قطع مدار در شرایط اضطراری به کار میروند. این کلیدها میتوانند جریانهای بالا را کنترل کنند و نقش حیاتی در ایمنی سیستم دارند. تکین تابلو انواع دژنکتورهای پیشرفته را با بالاترین کیفیت تولید میکند.
سکسیونرها (Isolator)
سکسیونرها برای جداسازی بخشهای مختلف مدار استفاده میشوند و امکان تعمیر یا نگهداری ایمن را فراهم میکنند. این تجهیزات جریان را قطع نمیکنند اما از تماس ناخواسته جلوگیری میکنند. تکین تابلو سکسیونرهایی با استانداردهای جهانی عرضه میکند.
کلیدهای قطع بار
کلیدهای قطع بار برای کنترل و مدیریت جریان در شرایط عادی طراحی شدهاند. این کلیدها قابلیت قطع و وصل بارهای الکتریکی را بدون ایجاد آسیب به سیستم دارند. تکین تابلو کلیدهای قطع بار را با عملکردی دقیق و طول عمر بالا ارائه میدهد
راهنمای انتخاب تابلو برق فشار متوسط
نکات کلیدی در انتخاب تابلو برق:
- نوع و کاربرد تابلو:
اولین مرحله در انتخاب تابلو برق فشار متوسط، درک نیازهای خاص پروژه است. آیا برای انتقال انرژی از پست به یک واحد صنعتی نیاز به تابلو دارید یا برای توزیع برق در یک مجموعه بزرگ؟ بسته به کاربرد، میتوانید تابلوهای مختلفی مانند تابلوهای گازی (GIS) یا تابلوهای خلأ (Vacuum) انتخاب کنید که ویژگیهای مختلفی از جمله توانایی مقاومت در برابر فشار بالا و دوام بیشتر دارند
.
- میزان ولتاژ و جریان:
توجه به ولتاژ کاری و ظرفیت تابلو برای تحمل جریانهای مختلف از اهمیت ویژهای برخوردار است. برای پروژههای بزرگ و پیچیدهتر، تابلوهای فشار متوسط معمولاً برای ولتاژهایی بین ۱ تا ۳۳ کیلوولت طراحی میشوند انتخاب تابلو مناسب به وابستگی به نیازهای پروژه میتواند ایمنی و عملکرد دستگاه را بهبود بخشد.
- استانداردهای ایمنی:
تابلوهای برق باید مطابق با استانداردهای بینالمللی ایمنی مانند IEC 62271-200 طراحی و تولید شوند. همچنین، رعایت اصولی چون حفاظت در برابر اتصال کوتاه، ضد حریق بودن و مقاومت در برابر شرایط محیطی (مثل رطوبت یا گرد و غبار) از اهمیت بالایی برخوردار است
.
- راحتی نصب و نگهداری:
برخی از تابلوها برای نصب و نگهداری آسانتر طراحی شدهاند. تابلوهای مدرنتر به گونهای ساخته میشوند که امکان دسترسی راحت به اجزای داخلی برای تعمیرات و بهروزرسانیهای آینده فراهم باشد. این ویژگی میتواند هزینههای نگهداری را به طور چشمگیری کاهش دهد
بررسی نیازهای پروژه و هزینهها:
- تحلیل نیازهای برق پروژه:
بسته به اندازه و پیچیدگی پروژه، نیاز به تابلو برق مناسب متفاوت خواهد بود. در پروژههای صنعتی بزرگ، ممکن است به تابلوهایی با توان بالا، سیستمهای پیچیده حفاظتی و کنترل نیاز باشد. در این حالت انتخاب تابلوهای مخصوص موتور یا ترانسفورماتور با طراحی مناسب برای این نوع پروژهها ضروری است - تخمین هزینهها:
هزینه تابلو برق به عواملی مانند نوع تابلو، تجهیزات جانبی، قابلیتها، و استانداردهای مورد نیاز بستگی دارد. برای کاهش هزینهها، برخی ممکن است تابلوهای سادهتر با ویژگیهای کمتر انتخاب کنند، اما باید توجه داشت که این انتخابها ممکن است در بلندمدت هزینههای نگهداری و تعمیر بیشتری به همراه داشته باشن
استانداردها و نکات ایمنی
استانداردهای بینالمللی مثل IEC و ANSI
تابلوهای برق فشار متوسط باید مطابق با استانداردهای بینالمللی نظیر IEC (کمیته بینالمللی الکترونیک) و ANSI (مؤسسه استاندارد ملی آمریکا) طراحی و تولید شوند تا ایمنی، کارایی و کیفیت لازم را داشته باشند. این استانداردها تضمین میکنند که تابلوها قادر به عملکرد صحیح در شرایط مختلف محیطی و صنعتی هستند. تکین تابلو با رعایت این استانداردها، محصولاتی با بالاترین سطح کیفیت و ایمنی عرضه میکند.
اهمیت حفاظت مدار و جلوگیری از اتصال کوتاه
حفاظت مدار در تابلوهای برق فشار متوسط از اهمیت ویژهای برخوردار است. استفاده از دژنکتورها، سکسیونرها و کلیدهای قطع بار میتواند از وقوع اتصال کوتاه جلوگیری کرده و از آسیب به تجهیزات جلوگیری کند. این سیستمها بهطور خودکار در مواقع بروز مشکل، مدار را قطع کرده و از خطرات بیشتر جلوگیری میکنند. تکین تابلو بهطور مداوم از تجهیزات با عملکرد بالا استفاده میکند تا ایمنی سیستمها را تضمین کند.
هزینهها و نگهداری
عوامل مؤثر بر قیمت
هزینه تابلو برق فشار متوسط تحت تأثیر چندین عامل قرار دارد از جمله نوع تابلو (GIS یا AIS)، برند تجهیزات، ابعاد و توان تابلو، و ویژگیهای خاص آن مانند سیستمهای حفاظتی پیشرفته. علاوه بر این، شرایط نصب و هزینههای حملونقل نیز میتوانند بر قیمت نهایی تأثیرگذار باشند. تکین تابلو همواره سعی دارد تا بهترین کیفیت را با قیمتهای رقابتی ارائه دهد
نکات تعمیر و نگهداری برای افزایش طول عمر
برای افزایش طول عمر تابلوهای برق فشار متوسط، انجام نگهداری منظم بسیار ضروری است. برخی از نکات شامل بررسی منظم دژنکتورها و کلیدها، نظارت بر وضعیت عایقها و اطمینان از عدم وجود رطوبت یا گردوغبار در داخل تابلو، و همچنین انجام آزمایشهای دورهای برای اطمینان از عملکرد صحیح سیستمهای حفاظتی است. تکین تابلو خدمات تعمیر و نگهداری جامع را به مشتریان خود ارائه میدهد تا سیستمهای برقی همیشه به بهترین نحو کار کنند.
تکنولوژیهای جدید
استفاده از نرمافزارهای هوشمند مدیریت برق
در عصر دیجیتال، نرمافزارهای هوشمند مدیریت برق نقش مهمی در بهینهسازی عملکرد تابلوهای برق فشار متوسط ایفا میکنند. این نرمافزارها امکان نظارت بر وضعیت سیستمها، تجزیه و تحلیل دادهها و پیشبینی مشکلات احتمالی را فراهم میآورند. این فناوریها به شرکتها کمک میکنند تا مصرف انرژی را کاهش دهند و ایمنی سیستمهای برقی را افزایش دهند. تکین تابلو با استفاده از این تکنولوژیها، محصولات خود را بهروز و کارآمدتر میکند.
جهت خرید و اطلاع از قیمت تماس بگیرید .
دفتر مرکزی: 02177584921 || کارخانه: 02176264670
