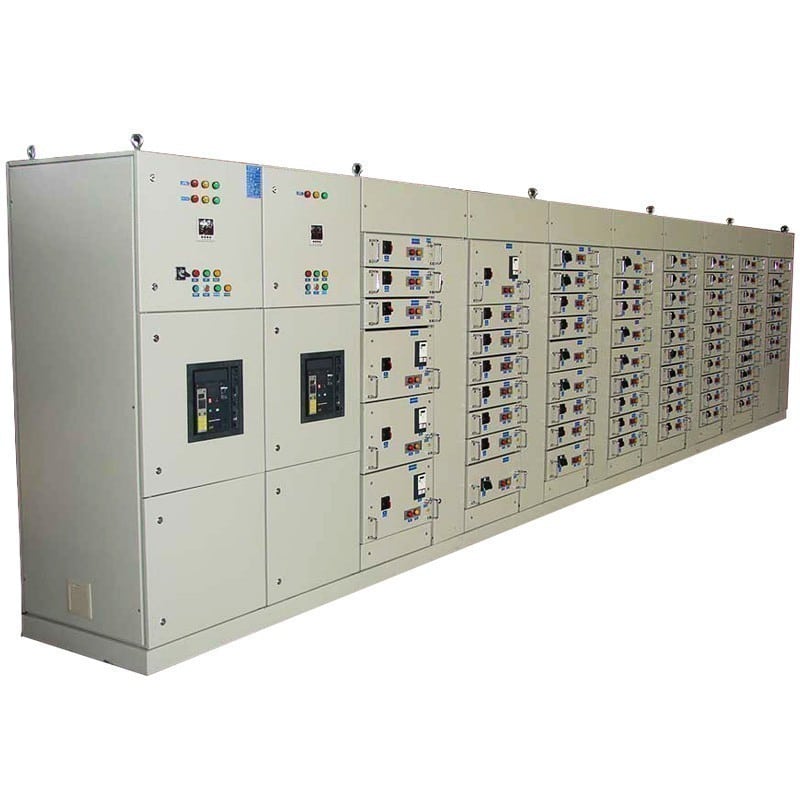

تابلو های فشار متوسط کمپکت
تابلو برق فشار متوسط: قلب تپنده شبکه توزیع برق ⚡
تابلو برق فشار متوسط (Medium Voltage Switchgear)، ستون فقرات سیستم‌های توزیع برق در صنایع، ساختمان‌های بزرگ، نیروگاه‌ها و پست‌های برق است. این تابلوها با کنترل و حفاظت جریان‌های الکتریکی در سطوح ولتاژ بین 1 کیلوولت تا 36 کیلوولت (و در برخی استانداردها تا 69 کیلوولت)، نقش حیاتی در پایداری، ایمنی و بهره‌وری شبکه‌های برق ایفا می‌کنند. شناخت کامل این تجهیزات، برای مهندسان برق، طراحان سیستم‌های الکتریکی و فعالان صنعت برق ضروری است.
تابلو برق فشار متوسط چیست؟ 🤔
تابلو برق فشار متوسط، مجموعه‌ای از تجهیزات الکتریکی است که درون یک محفظه فلزی (Metal-Enclosed) یا عایق (مانند گاز SF6) قرار گرفته‌اند. وظیفه اصلی این تابلوها، قطع و وصل جریان برق، حفاظت مدارها در برابر خطاهای احتمالی (مانند اتصال کوتاه و اضافه بار)، اندازه‌گیری پارامترهای الکتریکی و کنترل جریان برق در نقاط مختلف شبکه است. به عبارت ساده، تابلوهای فشار متوسط مانند یک مرکز فرماندهی عمل می‌کنند که از طریق آن، برق با ولتاژ متوسط مدیریت و به سمت مصرف‌کننده‌ها یا ترانسفورماتورهای کاهنده هدایت می‌شود.
چرا تابلو برق فشار متوسط اهمیت دارد؟ 💡
- حفاظت: اصلی‌ترین وظیفه تابلوهای فشار متوسط، حفاظت از تجهیزات گران‌قیمت شبکه برق و همچنین ایمنی پرسنل در برابر خطرات ناشی از جریان‌های بالا، اضافه ولتاژ و اتصال کوتاه است.
- کنترل و مانیتورینگ: این تابلوها امکان کنترل دستی و اتوماتیک جریان برق را فراهم می‌کنند و با استفاده از ابزارهای اندازه‌گیری، اطلاعات حیاتی مانند ولتاژ، جریان، فرکانس و توان را برای بهره‌برداری بهینه فراهم می‌آورند.
- قابلیت اطمینان: با توجه به اهمیت تامین برق پایدار، تابلوهای فشار متوسط با طراحی مستحکم و استفاده از قطعات با کیفیت، قابلیت اطمینان بالای سیستم را تضمین می‌کنند.
- ایزولاسیون: در زمان تعمیر و نگهداری یا بروز خطا، این تابلوها امکان ایزوله کردن بخش‌های مختلف شبکه را بدون قطع کامل برق فراهم می‌آورند.
اجزای اصلی تابلو برق فشار متوسط 🛠️
یک تابلو برق فشار متوسط از اجزای مختلفی تشکیل شده است که هر کدام وظیفه خاصی بر عهده دارند:
- دژنکتور (Circuit Breaker): مهم‌ترین جزء تابلو برق که وظیفه قطع و وصل جریان در شرایط عادی و همچنین قطع سریع جریان خطا (مانند اتصال کوتاه) را بر عهده دارد. دژنکتورها می‌توانند از نوع خلا (Vacuum)، گازی (SF6) یا هوایی (Air) باشند.
- سکسیونر (Disconnector/Isolator): کلید قطع باری که برای ایزوله کردن مدار از منبع تغذیه به منظور انجام تعمیرات ایمن استفاده می‌شود. سکسیونرها معمولاً بدون بار قطع و وصل می‌شوند، اما برخی از انواع آن (سکسیونر قابل قطع زیر بار) توانایی قطع جریان‌های کوچک را نیز دارند.
- ترانسفورماتورهای اندازه‌گیری (CT & PT):
- ترانسفورماتور جریان (Current Transformer – CT): جریان‌های بالای مدار قدرت را به مقادیر استاندارد و ایمن برای تجهیزات اندازه‌گیری و رله‌های حفاظتی کاهش می‌دهد.
- ترانسفورماتور ولتاژ (Potential Transformer – PT): ولتاژهای بالای مدار قدرت را به مقادیر استاندارد برای اندازه‌گیری و حفاظت تبدیل می‌کند.
- رله‌های حفاظتی (Protective Relays): مغز تابلو برق هستند. این رله‌ها با دریافت اطلاعات از ترانسفورماتورهای اندازه‌گیری، خطاها را تشخیص داده و دستور قطع دژنکتور را صادر می‌کنند تا از آسیب به تجهیزات جلوگیری شود.
- باس‌بار (Busbar): شینه‌های مسی یا آلومینیومی که وظیفه انتقال و توزیع جریان در داخل تابلو را بر عهده دارند.
- فیوزهای فشار متوسط (Medium Voltage Fuses): برای حفاظت در برابر اضافه جریان‌های کوچکتر و حفاظت پشتیبان در برخی مدارها استفاده می‌شوند.
- مقره‌ها (Insulators): برای عایق‌بندی بین قسمت‌های برق‌دار و بدنه تابلو یا سایر فازها به کار می‌روند.
- سیستم زمین (Earthing System): برای ایمنی پرسنل و تخلیه جریان‌های خطا به زمین ضروری است. شامل سکسیونر زمین نیز می‌شود.
- سیستم کنترل و مانیتورینگ: شامل مدارهای فرمان، چراغ‌های سیگنال، شستی‌ها، کنتاکتورها و گاهی سیستم‌های اتوماسیون (مانند SCADA) برای کنترل از راه دور.
انواع تابلو برق فشار متوسط 🏗️
تابلوهای فشار متوسط را می‌توان بر اساس نوع عایق‌بندی و ساختار به دسته‌های مختلفی تقسیم کرد:
- تابلوهای با عایق هوایی (Air Insulated Switchgear – AIS): این نوع تابلوها از هوا به عنوان عایق اصلی بین باس‌بارها و سایر اجزا استفاده می‌کنند. مزیت آن‌ها هزینه کمتر و سهولت تعمیر و نگهداری است، اما فضای بیشتری را اشغال می‌کنند.
- تابلوهای با عایق گازی (Gas Insulated Switchgear – GIS): در این تابلوها، گاز SF6 (سولفور هگزا فلوراید) به عنوان عایق اصلی استفاده می‌شود. مزایای آن‌ها ابعاد بسیار کوچکتر، ایمنی بالا، مقاومت در برابر شرایط محیطی نامساعد و نیاز به نگهداری کمتر است، اما هزینه اولیه بالاتری دارند.
- تابلوهای با عایق جامد (Solid Insulated Switchgear – SIS): در این نوع، از مواد جامد عایق برای ایزولاسیون استفاده می‌شود. این تابلوها سازگار با محیط زیست هستند و نیاز به نگهداری کمتری دارند.
- تابلوهای کشویی (Withdrawable/Drawout Switchgear): در این نوع، دژنکتور و برخی تجهیزات دیگر به صورت کشویی طراحی شده‌اند که امکان جداسازی سریع و ایمن برای تعمیر و نگهداری را فراهم می‌کند. این ویژگی زمان توقف سیستم را به حداقل می‌رساند.
- تابلوهای ثابت (Fixed Type Switchgear): در این تابلوها، تجهیزات به صورت ثابت درون محفظه نصب شده‌اند.
کاربردهای تابلو برق فشار متوسط 🏭
تابلوهای فشار متوسط در طیف وسیعی از صنایع و تاسیسات به کار می‌روند:
- پست‌های فوق توزیع و توزیع برق: برای کاهش ولتاژ از سطوح انتقال (مثلاً 63 یا 400 کیلوولت) به سطوح فشار متوسط (مثلاً 20 یا 33 کیلوولت) و سپس توزیع آن در شهرها و مناطق صنعتی.
- نیروگاه‌ها: در خروجی ژنراتورها و برای تغذیه مصرف‌کننده‌های داخلی نیروگاه.
- کارخانجات بزرگ و مجتمع‌های صنعتی: برای تغذیه ماشین‌آلات و خطوط تولید پرقدرت.
- پالایشگاه‌ها و صنایع نفت و گاز: در سیستم‌های توزیع برق داخلی و تغذیه پمپ‌ها و کمپرسورهای بزرگ.
- فرودگاه‌ها، بیمارستان‌ها و مراکز داده: به دلیل نیاز به تامین برق پایدار و مطمئن.
- سیستم‌های حمل و نقل (مانند مترو): برای تغذیه خطوط و ایستگاه‌ها.
استانداردهای مهم در طراحی و ساخت تابلو برق فشار متوسط 📜
طراحی و ساخت تابلوهای فشار متوسط باید مطابق با استانداردهای بین‌المللی و ملی صورت گیرد تا ایمنی، عملکرد و قابلیت اطمینان آن‌ها تضمین شود. مهم‌ترین استاندارد در این زمینه، IEC 62271-200 است که الزامات مربوط به تابلوهای فشار متوسط محصور در فلز (Metal-Enclosed Switchgear) را پوشش می‌دهد. این استاندارد شامل مواردی مانند:
- ولتاژ نامی و جریان نامی
- سطح عایقی و تست‌های دی‌الکتریک
- تحمل اتصال کوتاه
- طبقه‌بندی دسترسی (Type 1 و Type 2)
- حفاظت داخلی در برابر قوس الکتریکی
- شرایط محیطی
- آزمون‌های نوعی (Type Tests) و روتین (Routine Tests)
رعایت این استانداردها به تولید تابلوهایی با کیفیت بالا و عملکرد مطمئن منجر می‌شود.
چالش‌ها و ملاحظات در نصب و نگهداری 🚧
نصب، راه‌اندازی و نگهداری تابلوهای فشار متوسط نیازمند دانش فنی بالا و رعایت دقیق نکات ایمنی است. برخی از چالش‌ها عبارتند از:
- ایمنی: کار با ولتاژهای بالا ذاتاً خطرناک است و نیاز به پروتکل‌های ایمنی سخت‌گیرانه، تجهیزات حفاظت فردی (PPE) و آموزش‌های تخصصی دارد.
- فضای نصب: به خصوص برای تابلوهای AIS، فضای کافی برای نصب و دسترسی جهت تعمیر و نگهداری حیاتی است.
- شرایط محیطی: رطوبت، گرد و غبار، دما و آلودگی می‌توانند بر عملکرد تابلو تأثیر بگذارند. طراحی باید با توجه به شرایط محیطی محل نصب انجام شود.
- هزینه‌های اولیه و نگهداری: خرید و نصب تابلوهای فشار متوسط می‌تواند پرهزینه باشد. همچنین، نگهداری دوره‌ای و تعویض قطعات مصرفی نیز هزینه‌های خاص خود را دارد.
- تشخیص و رفع عیب: به دلیل پیچیدگی سیستم، تشخیص و رفع عیوب نیازمند تخصص بالا و ابزارهای مناسب است.
آینده تابلو برق فشار متوسط: هوشمندی و پایداری 🚀
صنعت تابلو برق فشار متوسط نیز مانند سایر بخش‌های صنعت برق در حال تحول است. گرایش به سمت تابلوهای هوشمند (Smart Switchgear) با قابلیت‌های اتوماسیون پیشرفته، مانیتورینگ آنلاین، پیش‌بینی خطاها و ارتباط با سیستم‌های مدیریت انرژی (مانند SCADA)، رو به افزایش است. همچنین، تلاش برای استفاده از عایق‌های دوست‌دار محیط زیست و کاهش استفاده از SF6، به دلیل پتانسیل بالای این گاز در گرمایش جهانی، از دیگر روندهای مهم آینده است.
نتیجه‌گیری 🎯
تابلو برق فشار متوسط، بدون شک یکی از مهم‌ترین تجهیزات در زیرساخت‌های الکتریکی مدرن است. با درک صحیح از عملکرد، اجزا، انواع و استانداردهای آن، می‌توانیم به طراحی و پیاده‌سازی سیستم‌های توزیع برق ایمن‌تر، کارآمدتر و پایدارتر کمک کنیم. سرمایه‌گذاری در فناوری‌های جدید و رعایت نکات ایمنی و نگهداری، تضمین‌کننده بهره‌برداری طولانی‌مدت و مطمئن از این تجهیزات حیاتی خواهد بود.
