تشخیص فاز، نول و زمین در تابلو برق و نحوه چیدمان شینه‌ها

تشخیص صحیح فاز، نول و زمین در تابلو برق یکی از مهم‌ترین بخش‌های طراحی، مونتاژ و نگهداری تابلوهای الکتریکی است. اگر هادی‌های فاز، نول و حفاظتی به‌درستی شناسایی، علامت‌گذاری و از یکدیگر تفکیک نشوند، احتمال بروز خطا، اتصال کوتاه، برق‌گرفتگی و آسیب به تجهیزات افزایش پیدا می‌کند. به همین دلیل در تابلوهای برق استاندارد، علاوه بر انتخاب صحیح مقطع هادی‌ها، نحوه قرارگیری و شناسایی شینه‌های فاز، نول و ارت نیز اهمیت زیادی دارد.

شینه مسی یا Busbar یک هادی فلزی، معمولاً از جنس مس یا آلومینیوم، است که برای انتقال و توزیع جریان الکتریکی در داخل تابلو استفاده می‌شود. شینه‌ها به دلیل ظرفیت عبور جریان بالا، تعداد اتصالات کمتر و نظم بیشتر، بخش مهمی از ساختار تابلوهای برق صنعتی و ساختمانی محسوب می‌شوند.

با این حال، یک نکته مهم وجود دارد: رنگ شینه به‌تنهایی روش قابل اتکایی برای تشخیص هادی برق‌دار نیست. رنگ‌بندی برای شناسایی و کاهش خطای انسانی استفاده می‌شود، اما قبل از هرگونه کار روی تابلو باید مدار مطابق دستورالعمل ایمنی قطع، ایزوله و با تجهیزات اندازه‌گیری مناسب بررسی شود. همچنین رنگ‌بندی دقیق می‌تواند بر اساس استاندارد مورد استفاده، نوع تابلو و مقررات محل اجرا متفاوت باشد.

فاز، نول و زمین در تابلو برق چه تفاوتی دارند؟

برای درک نحوه چیدمان شینه‌ها ابتدا باید وظیفه هر هادی را مشخص کنیم.

فاز یا Line هادی‌ای است که در مدار AC ولتاژ نسبت به نقطه مرجع دارد و جریان را به مصرف‌کننده منتقل می‌کند. در سیستم‌های سه‌فاز معمولاً سه هادی فاز با نام‌های L1، L2 و L3 وجود دارند. این سه فاز باید به‌صورت مشخص و قابل شناسایی در تابلو علامت‌گذاری شوند.

نول یا Neutral در بسیاری از سیستم‌های توزیع، هادی متصل به نقطه ستاره منبع است و مسیر برگشت جریان مدارهای تک‌فاز را فراهم می‌کند. نول با ارت یکسان نیست و نباید صرفاً به دلیل نزدیک بودن یا داشتن پتانسیل نسبتاً پایین، این دو هادی را یکی در نظر گرفت.

هادی حفاظتی یا PE وظیفه اصلی حفاظت در برابر برق‌گرفتگی و ایجاد مسیر مناسب برای جریان خطا به سمت سیستم حفاظتی و تجهیزات حفاظتی را بر عهده دارد. این هادی معمولاً با ترکیب رنگ سبز و زرد مشخص می‌شود.

بنابراین در یک تابلو برق، شینه نول و شینه ارت کاربرد یکسانی ندارند و نحوه اتصال آنها باید مطابق سیستم زمین، استاندارد طراحی و نقشه الکتریکی پروژه تعیین شود.

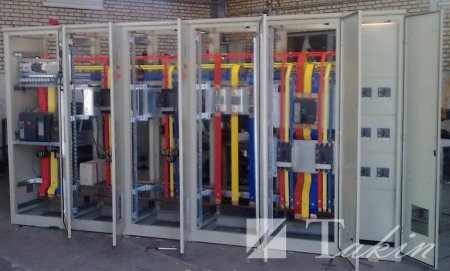

رنگ‌بندی شینه‌ها در تابلو برق

رنگ‌بندی یکی از روش‌های متداول برای شناسایی هادی‌ها و کاهش احتمال اشتباه در زمان نصب، تعمیر و سرویس تابلو است. با این حال، نمی‌توان یک جدول رنگی واحد را بدون توجه به استاندارد پروژه برای تمام تابلوهای برق جهان تعمیم داد.

در بسیاری از تابلوهای صنعتی قدیمی یا پروژه‌هایی که از روش‌های رایج داخلی استفاده می‌کنند، ممکن است برای سه فاز از ترکیب‌هایی مانند قرمز، زرد و آبی استفاده شود. در برخی استانداردها و پروژه‌های جدید نیز شناسایی هادی‌ها با روش‌ها و رنگ‌های متفاوتی انجام می‌شود.

در سیستم‌های متداول اروپایی، برای هادی حفاظتی از سبز-زرد و برای نول از آبی استفاده می‌شود. به همین دلیل، هنگام ساخت یا اصلاح یک تابلو برق باید ابتدا استاندارد مرجع پروژه مشخص شود و سپس رنگ‌بندی بر اساس همان استاندارد اجرا شود.

نکته مهم این است که رنگ شینه، جایگزین نقشه، لیبل و تست الکتریکی نیست. در تابلوهای صنعتی، بهتر است شماره‌گذاری و علامت‌گذاری هادی‌ها و شینه‌ها نیز انجام شود تا در زمان تعمیرات، مسیر هر اتصال به‌سرعت قابل تشخیص باشد.

نحوه چیدمان شینه‌های فاز، نول و ارت

چیدمان شینه‌ها در تابلو برق باید با توجه به نوع تابلو، سطح ولتاژ، جریان نامی، شکل ساختاری تابلو، مسیر ورود و خروج کابل‌ها، فاصله‌های عایقی و الزامات سازنده تعیین شود.

در تابلوهای فشار ضعیف، شینه‌های اصلی فاز معمولاً در یک ناحیه مشخص از تابلو قرار می‌گیرند و تجهیزات مختلف مانند کلیدهای اتوماتیک، کنتاکتورها و سایر تجهیزات از طریق اتصالات مناسب به آنها متصل می‌شوند. شینه نول و شینه PE نیز در محل‌هایی قرار می‌گیرند که دسترسی به اتصالات و کابل‌های ورودی و خروجی آسان باشد.

بنابراین نمی‌توان گفت که در تمام تابلوهای برق استاندارد شینه‌های فاز الزاماً در بالا و شینه‌های نول و ارت الزاماً در پایین قرار می‌گیرند. این موضوع بیشتر یک روش رایج طراحی یا ساخت در برخی تابلوهاست و باید با نقشه، استاندارد و طراحی همان تابلو مطابقت داشته باشد.

در زمان تعیین محل شینه‌ها باید مواردی مانند موارد زیر در نظر گرفته شود:

• قابلیت دسترسی برای تعمیر و سرویس

• فاصله‌های الکتریکی و عایقی مورد نیاز

• تحمل حرارتی و جریان اتصال کوتاه

• مسیر مناسب کابل‌ها

• جلوگیری از تماس ناخواسته با قسمت‌های برق‌دار

• استحکام مکانیکی شینه‌ها و نگهدارنده‌ها

• هماهنگی با تجهیزات حفاظتی

• تهویه و مدیریت حرارت داخل تابلو

در تابلوهای صنعتی حرفه‌ای، طراحی شینه صرفاً مسئله «بالا یا پایین بودن» نیست؛ بلکه موقعیت، فاصله، مقطع، نحوه مهاربندی و تحمل اتصال کوتاه همگی باید هم‌زمان بررسی شوند.

شینه ارت و شینه نول چه تفاوتی دارند؟

یکی از اشتباهات مهم در مونتاژ تابلو برق، یکی دانستن شینه ارت و نول است.

شینه PE بخشی از سیستم حفاظتی است و به بدنه‌های فلزی قابل لمس و سایر قسمت‌های نیازمند اتصال حفاظتی متصل می‌شود. در مقابل، شینه N برای مدار نول مورد استفاده قرار می‌گیرد.

نحوه اتصال N و PE به ساختار سیستم توزیع و نقطه‌ای که طبق طراحی برای اتصال آنها در نظر گرفته شده وابسته است. در تابلوهای پایین‌دست، اتصال مجدد نول و ارت بدون بررسی نقشه و سیستم زمین می‌تواند عملکرد سیستم حفاظتی را مختل کند.

به همین دلیل، نباید صرفاً برای راحتی سیم‌کشی، شینه نول و ارت را به یکدیگر متصل کرد.

در برخی تابلوها شینه PE به‌صورت مستقیم به بدنه فلزی تابلو متصل می‌شود. در برخی ساختارها نیز نحوه نصب و اتصال آن بر اساس طراحی سازنده و الزامات استاندارد انجام می‌شود. مهم‌ترین اصل این است که پیوستگی مسیر حفاظتی و اتصال صحیح بدنه تابلو به سیستم زمین حفظ شود.

چرا شینه‌ها عایق‌کاری می‌شوند؟

شینه‌های برق، مخصوصاً شینه‌های اصلی، می‌توانند جریان‌های بسیار بالایی را عبور دهند. در نتیجه تماس ناخواسته آنها با بدنه، شینه دیگر یا یک قطعه فلزی می‌تواند باعث ایجاد اتصال کوتاه و قوس الکتریکی شود.

به همین دلیل در بسیاری از تابلوها برای افزایش سطح حفاظت، از روکش عایق شینه استفاده می‌شود. این عایق می‌تواند به شکل روکش حرارتی، پوشش عایقی مناسب یا سیستم‌های عایق اختصاصی شینه باشد.

البته استفاده از روکش به این معنا نیست که فاصله‌های ایمنی یا الزامات طراحی را می‌توان نادیده گرفت. عایق شینه باید متناسب با ولتاژ، دمای کاری، جریان، شرایط محیطی و ساختار تابلو انتخاب شود.

روکش حرارتی شینه چیست؟

روکش حرارتی (Heat Shrink) یک پوشش عایق است که با اعمال حرارت، قطر آن کاهش پیدا می‌کند و سطح شینه را می‌پوشاند. این محصول در اندازه‌ها و نسبت‌های جمع‌شوندگی مختلف تولید می‌شود و باید بر اساس ابعاد واقعی شینه و مشخصات فنی سازنده انتخاب شود.

یکی از مزیت‌های مهم روکش حرارتی این است که می‌تواند بخش قابل توجهی از سطح شینه را از تماس ناخواسته محافظت کند و همچنین به شناسایی و تفکیک بخش‌های مختلف کمک کند.

اما نباید تصور کرد که هر روکش حرارتی برای هر تابلو مناسب است. کلاس ولتاژ، دمای کاری، ضخامت، مقاومت عایقی، نسبت جمع‌شوندگی و استاندارد محصول باید با کاربرد موردنظر مطابقت داشته باشد.

مراحل اجرای روکش حرارتی روی شینه

پیش از اجرای عایق‌کاری، شینه باید از نظر ابعاد، محل سوراخ‌های اتصال و وضعیت سطح بررسی شود.

ابتدا سطح شینه باید از آلودگی، گردوغبار، چربی و رطوبت پاک شود. سپس محل‌هایی که قرار است اتصال الکتریکی داشته باشند باید مطابق نقشه مشخص شوند.

بعد از انتخاب روکش با ابعاد مناسب، شینه درون آن قرار می‌گیرد. حرارت باید به‌صورت کنترل‌شده و یکنواخت اعمال شود تا روکش بدون آسیب‌دیدگی روی سطح شینه جمع شود.

دمای مورد نیاز را نمی‌توان برای تمام محصولات یک عدد ثابت در نظر گرفت؛ زیرا مشخصات حرارتی روکش‌های مختلف متفاوت است. بنابراین دمای اعلام‌شده توسط سازنده همان محصول باید ملاک قرار گیرد.

در محل اتصالات نیز نباید با برش نامناسب روکش، فاصله‌های عایقی یا حفاظت مکانیکی کاهش پیدا کند. اجرای نهایی باید مطابق طراحی تابلو و دستورالعمل سازنده بررسی شود.

انتخاب مقطع شینه برق چگونه انجام می‌شود؟

مقطع شینه فقط بر اساس جریان نامی انتخاب نمی‌شود. جریان عبوری، دمای محیط، شرایط تهویه، نحوه نصب، جنس شینه، مدت زمان تحمل جریان خطا و جریان اتصال کوتاه از عوامل مؤثر در طراحی هستند.

برای مثال، دو شینه با مقطع مشابه ممکن است در دو ساختار مختلف تابلو رفتار حرارتی یکسانی نداشته باشند. به همین دلیل استفاده از یک جدول عمومی بدون بررسی شرایط واقعی تابلو می‌تواند باعث انتخاب نادرست شود.

در طراحی حرفه‌ای، علاوه بر ظرفیت عبور جریان، تحمل حرارتی و دینامیکی اتصال کوتاه نیز بررسی می‌شود. همچنین فاصله بین شینه‌ها و فاصله آنها از بدنه و سایر قسمت‌های تابلو باید با توجه به سطح ولتاژ و الزامات مربوطه تعیین شود.

اشتباهات رایج در تشخیص فاز، نول و ارت

چند خطای رایج می‌تواند ایمنی تابلو را به‌شدت کاهش دهد.

یکی از آنها اعتماد کامل به رنگ سیم یا شینه بدون انجام تست است. رنگ‌بندی ممکن است در یک تابلو قدیمی یا پروژه‌ای که طبق استاندارد متفاوتی ساخته شده، با انتظار فرد تعمیرکار یکسان نباشد.

اشتباه دیگر، اتصال نول و ارت در نقطه‌ای است که برای این کار طراحی نشده است. این کار می‌تواند مسیر جریان‌های ناخواسته را ایجاد کند.

استفاده از شینه با مقطع نامناسب، مهاربندی ضعیف شینه‌ها، رعایت نکردن فاصله‌های عایقی، اتصالات شل و اجرای نامناسب عایق نیز از خطاهای مهم در ساخت تابلو هستند.

همچنین در زمان تعمیر تابلو نباید صرفاً بر اساس موقعیت ظاهری شینه‌ها تصمیم گرفت. نقشه تک‌خطی، نقشه مدار، پلاک تجهیزات و اندازه‌گیری مناسب باید مبنای شناسایی قرار بگیرند.

نکات ایمنی هنگام کار با شینه‌های تابلو برق

کار روی شینه‌های تابلو برق می‌تواند بسیار خطرناک باشد، زیرا حتی یک اشتباه کوچک ممکن است موجب برق‌گرفتگی یا ایجاد قوس الکتریکی شود.

قبل از شروع کار باید منبع تغذیه مطابق روش ایمن قطع و ایزوله شود و از وصل ناخواسته آن جلوگیری شود. سپس نبود ولتاژ با ابزار اندازه‌گیری مناسب تأیید شود.

همچنین در تابلوهایی که چند منبع تغذیه، ژنراتور، UPS یا مدارهای برگشتی دارند، قطع یک ورودی لزوماً به معنی بی‌برق بودن تمام قسمت‌های تابلو نیست.

به همین دلیل تعمیر و مونتاژ تابلوهای صنعتی باید توسط افراد دارای صلاحیت و مطابق دستورالعمل ایمنی انجام شود.

جمع‌بندی

تشخیص فاز، نول و زمین در تابلو برق تنها به شناخت چند رنگ محدود نمی‌شود. رنگ‌بندی، شماره‌گذاری، نقشه‌های الکتریکی، ساختار سیستم زمین، نحوه چیدمان شینه‌ها و تست الکتریکی همگی در شناسایی صحیح هادی‌ها نقش دارند.

شینه‌های فاز، نول و PE باید متناسب با طراحی تابلو در محل مناسب نصب شوند و فاصله‌های عایقی، تحمل جریان و اتصال کوتاه، مسیر کابل‌ها و دسترسی برای تعمیرات در طراحی آنها لحاظ شود. استفاده صحیح از روکش حرارتی نیز می‌تواند سطح حفاظت و نظم تابلو را افزایش دهد، اما جایگزین اصول اصلی طراحی و ایمنی نیست.

در پروژه‌های صنعتی، انتخاب و ساخت تابلو باید بر اساس مشخصات فنی پروژه و استانداردهای مربوطه انجام شود تا تابلو علاوه بر عملکرد مناسب، از نظر ایمنی، قابلیت نگهداری و دوام نیز در سطح مطلوبی قرار داشته باشد.

سوالات متداول

آیا رنگ شینه به‌تنهایی برای تشخیص فاز و نول کافی است؟

خیر. رنگ‌بندی یک روش شناسایی است، اما نباید تنها معیار تشخیص باشد. در تابلو باید از نقشه، لیبل‌گذاری و تجهیزات اندازه‌گیری مناسب نیز استفاده شود.

آیا شینه نول و ارت را می‌توان به یکدیگر متصل کرد؟

این اتصال فقط در نقطه و شرایطی مجاز است که در طراحی سیستم و استاندارد مربوطه پیش‌بینی شده باشد. اتصال خودسرانه N و PE در تابلوهای پایین‌دست می‌تواند عملکرد سیستم حفاظتی را مختل کند.

شینه ارت معمولاً چه رنگی است؟

رنگ متداول هادی حفاظتی سبز-زرد است. با این حال، روش دقیق شناسایی باید بر اساس استاندارد مورد استفاده در پروژه تعیین شود.

آیا شینه‌های فاز باید حتماً در قسمت بالای تابلو باشند؟

خیر. محل شینه‌ها به طراحی و ساختار تابلو بستگی دارد. قرارگیری فازها در بخش بالایی یکی از آرایش‌های رایج است، اما یک قانون عمومی برای تمام تابلوها محسوب نمی‌شود.

روکش حرارتی شینه چه کاربردی دارد؟

روکش حرارتی برای ایجاد عایق روی بخش‌هایی از شینه و کاهش احتمال تماس ناخواسته و خطاهای الکتریکی استفاده می‌شود. نوع و مشخصات آن باید متناسب با سطح ولتاژ و شرایط کاری انتخاب شود.

برای ساخت تابلو برق صنعتی چه عواملی در انتخاب شینه اهمیت دارند؟

جریان نامی، جنس و ابعاد شینه، دمای کاری، شرایط نصب، تهویه، جریان اتصال کوتاه، فاصله‌های عایقی و نحوه اتصال شینه به تجهیزات از عوامل مهم در طراحی هستند.
