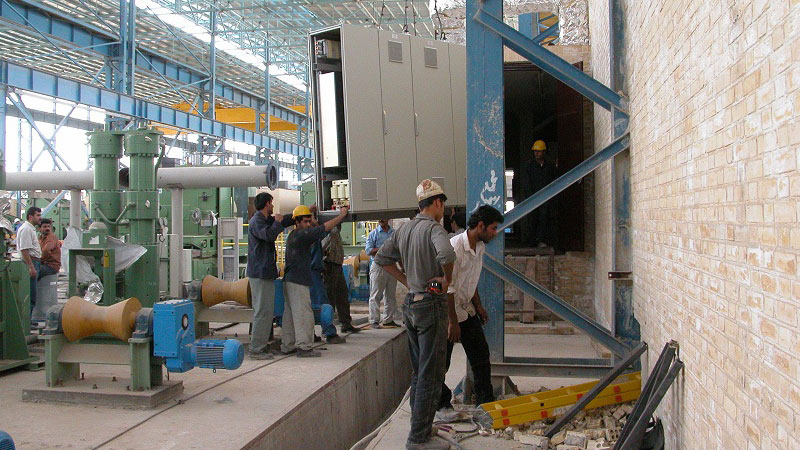

چگونگی نصب تابلو برق

دو نوع نصب برای تابلو برق شرح می دهیم و در آخر فیلم آموزشی چگونگی نصب تابلو برق را برای شما همکاران گرامی در نظر گرفتیم تا به وسیله این آموزش بتوانید بدون مشکل تابلو برق را برای مکان های درخواستی نصب نمایید

تابلو برق

شرکت تکین تابلو تولید کننده تابلوهای برق تا سطح ولتاژ 36kV انواع تابلو های کنترل ، تابلوهای توزیع قدرت ، تابلوهای بانک خازنی را از ما بخواهید.

دفتر مرکزی: 02177584921 || کارخانه: 02176264670

سایت ما را به دوستان خود معرفی نمایید.

نوع اول: نصب و تعبیه تابلو برق روی اتاقک کابل
جهت نصب و تعبیه تابلو برق به روی اتاقک کابل می بایست دهانه به صورت مستطیل شکل با ابعاد و اندازه کف تابلو در سقف اتاقک تعبیه و تابلو برق را بر رویش نصب نمایید.
عرض مجموعه را اندازه گیری نمایید سپس دقت کنید که اندازه طول دهانه می بایست 20 سانتیمتر کمتر از عرض باشد.
امکان دستیابی عرض آن برای تابلو برق از جلو و چند خانه، 40 سانتیمتر و امکان دستیابی برای تابلو برق ها از پشت 60 سانتیمتر باشد.
لبه دهانه از طریق آهن نبشی در 4 سانتیمتر مهار گردد.

نوع دوم: نصب و تعبیه تابلو برق روی کانال
عرض مجموعه تابلو برق را اندازه گیری نمایید سپس طول کانال که تابلو برق در آن قرار میگیرد می بایست 20 سانتیمتر کمتر از عرض باشد.
امکان دستیابی عرض آن برای تابلو برق از جلو و چند خانه، 40 سانتیمتر و امکان دستیابی برای تابلو برق ها از پشت 60 سانتیمتر باشد.
عمق را نیز 80 سانتیمتر در نظر بگیرید.
ارتباط همین کانال به کانالی که کابل خروجی / ورودی در ان امتداد دارد الزامی است.
لبه کانال از طریق آهن نبشی در 4 سانتیمتر مهار گردد.

تابلو برق

راهکار جلوگیری از جمع شدن آب در کانال

جهت جلوگیری و مقابله با جمع شدن آب در کانال کف را به صورت آبکشی قرار داده و یا می توانید به یک سمت شیب دهید تا به کف شور و چاهک جذب آب گردد.

نکات مهم جهت نصب تابلو براق

در نظر داشته بگیرید حداقل فاصله میان دو تابلو برق و میان تابلو برق و دیوار می بایست 70 سانتیمترباشد.

حداقل فضای باز در برابر درب تابلو برق طوری باشد که با زاویه 90 به آسانی درب تابلو برق باز شود.

اتاقک و اتاق پست طوری طراحی گردد که آب های سطحی مانند سیل و طوفان به تابلو برق ضرری وارد نکند.

فضای نگهداری و قرارگیری تابلو برق به صورتی باشد که از زنگ زدگی و گرد و خاک آن را حفظ کند.

تابلو برق

فیلم آموزشی نصب تابلو برق
در این بخش به فیلم آموزش چگونگی نصب تابلو برق که در انتهای این مطلب قرار دادیم توجه کنید.
