آنالایزر کابینت چیست؟ راهنمای جامع طراحی، عملکرد و کاربردهای حیاتی صنعتی

در صنایع مادر مانند نفت، گاز، پتروشیمی و نیروگاه‌ها، اندازه‌گیری‌های دقیق شیمیایی و فیزیکی فرآیند (Process Analysis) نقشی حیاتی در کنترل کیفیت، بهینه‌سازی مصرف انرژی و حفظ ایمنی ایفا می‌کنند. تجهیزات تحلیلی (آنالایزرها) که این وظیفه خطیر را بر عهده دارند، اغلب در محیط‌های عملیاتی سخت، آلوده و خطرناک نصب می‌شوند.

اینجاست که نقش قهرمان پنهان فرآیند، یعنی آنالایزر کابینت (Analyzer Cabinet)، آشکار می‌شود. آنالایزر کابینت در واقع یک محفظه یا پناهگاه کاملاً مهندسی‌شده است که تجهیزات اندازه‌گیری حساس را در برابر شرایط محیطی نامطلوب، خورندگی مواد شیمیایی، گرد و غبار شدید و مهم‌تر از همه، خطر انفجار محافظت می‌کند. بدون این کابینت‌ها، قابلیت اطمینان (Reliability) و طول عمر آنالایزرهای گران‌قیمت به شدت کاهش می‌یابد.

۱. آنالایزر کابینت چیست و از چه اجزایی تشکیل شده است؟

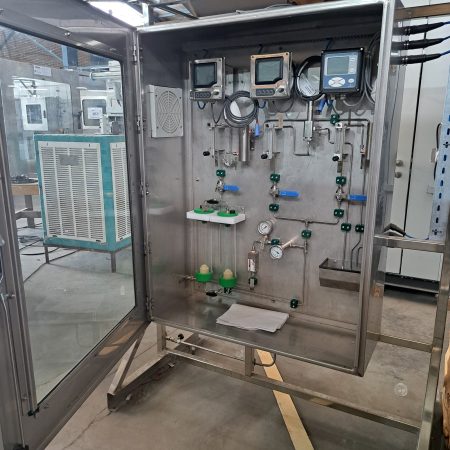

آنالایزر کابینت صنعتی بیش از یک جعبه فلزی ساده است؛ یک سیستم یکپارچه برای حفظ شرایط آزمایشگاهی در محیط باز است. این کابینت‌ها شامل زیرسیستم‌های متعددی هستند که برای پایداری عملکرد آنالایزرها ضروری‌اند:

۱.۱. ساختار فیزیکی و متریال بدنه

انتخاب متریال بدنه یک نکته فنی یونیک است که مستقیماً بر طول عمر سیستم تأثیر می‌گذارد:

• استیل ضدزنگ (SS316/304): متداول‌ترین و مقاوم‌ترین گزینه در برابر خوردگی در محیط‌های ساحلی و پتروشیمی.

• پلی‌استر تقویت‌شده با فایبرگلاس (GRP): گزینه‌ای سبک‌تر با مقاومت عالی در برابر مواد شیمیایی و عایق‌بندی بهتر، که نصب و جابجایی آن را آسان می‌کند.

• عایق‌بندی: استفاده از فوم یا پشم سنگ در دیواره‌ها برای به حداقل رساندن انتقال حرارت از محیط بیرون به داخل محفظه.

۱.۲. سیستم نمونه‌برداری (Sample Conditioning System – SCS)

دقت آنالایزر مستقیماً به کیفیت نمونه ورودی بستگی دارد. SCS وظیفه دارد تا نمونه فرآیند (گاز یا مایع) را قبل از ورود به آنالایزر، به شرایط مطلوب (فشار، دما و تمیزی مناسب) برساند. این شامل فیلترها، تنظیم‌کننده‌های فشار، و مبدل‌های حرارتی است.

۱.۳. سیستم کنترل محیطی (تهویه و گرمایش)

• کنترل دما (HVAC): هیترها (برای جلوگیری از تراکم و یخ‌زدگی در مناطق سردسیر) و سیستم‌های خنک‌کننده (کولرگازی یا وُرتکس کولر برای مناطق گرم) برای حفظ دمای ثابت (اغلب حدود $25 \pm 5^{\circ}C$) نصب می‌شوند.

• کنترل فشار (Pressurization): در محیط‌های خطرناک (Zone 1/2)، از سیستم آنالایزر کابینت فشار مثبت (Purge/Pressurization) استفاده می‌شود. این سیستم با ایجاد یک فشار مثبت ثابت در داخل کابینت، از ورود بخارات و گازهای قابل انفجار به داخل محفظه و تماس با تجهیزات الکتریکی جلوگیری می‌کند.

۲. عملکرد حیاتی: کابینت آنالایزر چگونه از یک فاجعه جلوگیری می‌کند؟

اصلی‌ترین دغدغه‌های مهندسان در مورد آنالایزرهای فرآیند، پایداری و ایمنی است. کابینت آنالایزر صنعتی در این دو زمینه نقشی بی‌بدیل دارد:

نکته فنی سئو شده: استاندارد IP و NEMA

یکی از مشخصات فنی آنالایزر کابینت که هنگام خرید باید حتماً بررسی شود، درجه حفاظت (IP Rating) است. درجه IP نشان می‌دهد کابینت تا چه اندازه در برابر ورود جامدات (مانند گرد و غبار) و مایعات (مانند باران یا آب پاشیده شده) مقاوم است. برای محیط‌های صنعتی، IP55 یا IP65 حداقل مورد نیاز است.

۳. کاربردهای حیاتی آنالایزر کابینت در صنایع مادر

آنالایزر کابینت در هر محلی که نیاز به تحلیل دقیق فرآیند باشد، کاربرد دارد:

1. صنایع نفت و گاز (بالادستی و پایین‌دستی): اندازه‌گیری درصد $\text{H}_2\text{S}$، $\text{CO}_2$ یا نقطه شبنم آب و هیدروکربن در گاز طبیعی برای جلوگیری از آسیب به خطوط انتقال و تضمین کیفیت گاز.

2. پالایشگاه‌ها و پتروشیمی: کنترل درصد خلوص محصولات خروجی، اندازه‌گیری میزان مونواکسید کربن در دودکش‌ها برای بهینه‌سازی احتراق کوره‌ها.

3. نیروگاه‌ها: تحلیل کیفیت آب و بخار (ماند $\text{pH}$ و رسانایی) برای جلوگیری از خوردگی توربین‌ها و بویلرها.

۴. راهنمای خرید: کاهش ریسک و مدیریت هزینه (قیمت آنالایزر کابینت)

هنگام تهیه یک آنالایزر کابینت با کیفیت، سرمایه‌گذاری اولیه اغلب بالاتر از کابینت‌های معمولی است، اما این هزینه به سرعت از طریق جلوگیری از توقف تولید و حذف هزینه‌های تعمیرات مکرر باز می‌گردد:

1. طبقه بندی منطقه خطر: ابتدا مشخص کنید کابینت در منطقه $\text{Zone 1}$، $\text{Zone 2}$ یا منطقه امن نصب خواهد شد. این موضوع قیمت نهایی را به دلیل نیاز به سیستم فشار مثبت (Pressurization) تعیین می‌کند.

2. آرایش داخلی (Layout): اطمینان حاصل کنید که کابینت فضای کافی برای آنالایزر اصلی، سیستم SCS و جعبه تقسیم‌های سیگنال (JB) را داشته باشد، با حفظ فضای کافی برای دسترسی آسان جهت تعمیر و نگهداری.

3. پشتیبانی محلی: خرید از تولیدکننده داخلی که دانش تخصصی استانداردهای ایرانی و دسترسی سریع به قطعات یدکی (به ویژه قطعات الکترونیکی سیستم تهویه) را تضمین کند، یک مزیت رقابتی مهم محسوب می‌شود.

نتیجه‌گیری

آنالایزر کابینت یک ابزار کلیدی برای بهبود پایداری فرآیند و افزایش ایمنی محیط‌های صنعتی است. برای سرمایه‌گذاری درست، باید دیدگاهی فراتر از هزینه اولیه داشت و به قابلیت اطمینان بلندمدت سیستم تمرکز کرد.

اگر به دنبال مشخصات فنی دقیق یا استعلام قیمت آنالایزر کابینت هستید که مطابق با استانداردهای $\text{Zone 1/2}$ و نیازهای تخصصی پروژه‌تان طراحی شده باشد، کارشناسان ما آماده ارائه مشاوره و طراحی اختصاصی هستند.

تکین تابلو لیان تولیدکننده کابینت‌های آنالایزر تخصصی برای صنایع نفت و گاز

برای مشاوره فنی و دریافت کاتالوگ تماس بگیرید.

[02177584921]

عوامل مؤثر بر انتخاب آنالایزر کابینت صنعتی

انتخاب آنالایزر کابینت صنعتی مناسب باید بر اساس شرایط واقعی پروژه، نوع سیال مورد اندازه‌گیری و الزامات ایمنی محل نصب انجام شود. برای مثال، در پالایشگاه‌ها و واحدهای پتروشیمی که احتمال وجود گازهای قابل اشتعال و مواد خورنده وجود دارد، جنس بدنه، درجه حفاظت محیطی، سیستم تهویه و روش حفاظت در برابر خطر انفجار اهمیت ویژه‌ای دارند. همچنین، ابعاد کابینت باید به‌گونه‌ای تعیین شود که علاوه بر نصب تجهیزات آنالیز و سیستم آماده‌سازی نمونه، فضای کافی برای تعمیرات دوره‌ای و توسعه احتمالی سیستم وجود داشته باشد. بررسی این عوامل پیش از سفارش، به کاهش هزینه‌های نگهداری، افزایش دقت اندازه‌گیری و جلوگیری از توقف ناخواسته فرآیند کمک می‌کند.

سوالات متداول درباره آنالایزر کابینت

۱. تفاوت آنالایزر کابینت با تابلو برق صنعتی چیست؟

آنالایزر کابینت برای نگهداری و محافظت از تجهیزات اندازه‌گیری و تحلیل نمونه‌های فرآیندی طراحی می‌شود و ممکن است سیستم آماده‌سازی نمونه، کنترل دما و فشار مثبت داشته باشد. در مقابل، تابلو برق صنعتی عمدتاً برای توزیع برق، کنترل تجهیزات و حفاظت از مدارهای الکتریکی استفاده می‌شود؛ بنابراین ساختار و تجهیزات داخلی این دو بر اساس کاربردشان متفاوت است.

۲. قیمت آنالایزر کابینت به چه عواملی بستگی دارد؟

قیمت آنالایزر کابینت به جنس بدنه، ابعاد، نوع آنالایزر، تجهیزات سیستم آماده‌سازی نمونه، سیستم تهویه، درجه حفاظت محیطی و الزامات ایمنی محل نصب بستگی دارد. به همین دلیل، برای تعیین قیمت دقیق باید مشخصات فنی و شرایط عملیاتی پروژه بررسی شود.

۳. آیا آنالایزر کابینت برای مناطق مستعد انفجار مناسب است؟

بله، به شرط آنکه طراحی و تجهیزات آن متناسب با طبقه‌بندی منطقه خطر و استانداردهای مربوط انجام شده باشد. استفاده از سیستم فشار مثبت یا تجهیزات دارای حفاظت مناسب، بسته به طراحی و ارزیابی ایمنی پروژه، می‌تواند از ایجاد شرایط خطرناک جلوگیری کند. انتخاب این سیستم باید توسط متخصصان مهندسی و ایمنی انجام شود.

۴. سیستم آماده‌سازی نمونه در آنالایزر کابینت چه وظیفه‌ای دارد؟

سیستم آماده‌سازی نمونه یا SCS، نمونه گاز یا مایع را از نظر فشار، دما و میزان ذرات و رطوبت به شرایط موردنیاز آنالایزر می‌رساند. عملکرد صحیح این سیستم برای افزایش دقت اندازه‌گیری، جلوگیری از آسیب به تجهیزات و کاهش خطاهای تحلیلی ضروری است.

۵. برای سفارش آنالایزر کابینت چه اطلاعاتی باید ارائه شود؟

برای طراحی و سفارش، بهتر است نوع سیال، پارامترهای مورد اندازه‌گیری، شرایط محیطی، محدوده دما و فشار، محل نصب، طبقه‌بندی منطقه خطر و تجهیزات موردنیاز مشخص شوند. ارائه این اطلاعات به تولیدکننده کمک می‌کند کابینتی متناسب با نیازهای فنی و ایمنی پروژه طراحی کند.
